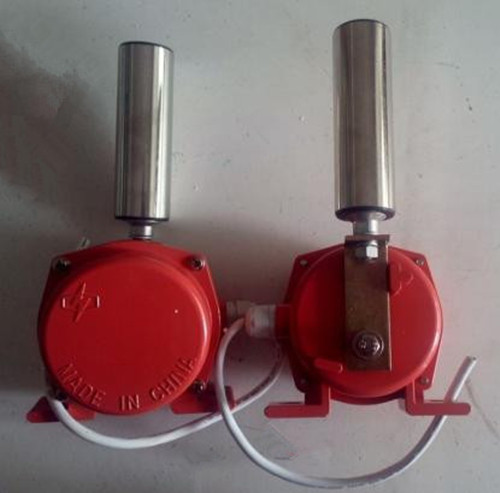

產品名稱:NKPKI-20-35兩級跑偏開關安裝說明
產品型號:NKPKI-20-35
所屬類別:兩級跑偏開關 > 跑偏開關
發布時間:2018-11-02
已獲點擊:136
詳細說明
NKPKI-20-35兩級跑偏開關安裝說明
兩級跑偏開關用于常規皮帶輸送機:地下、索道支撐皮帶輸送機:輪船裝卸系統;堆垛/取料輸送機;傾斜和梭式輸送機;起重機、挖掘機,起重臂限位:裙邊給料機/輸送機:重型極限開關檢測膠帶的跑偏量,使用與安裝:防偏開關可固定在輸送機縱梁頂部或底部,動作桿距皮帶邊緣約25mm。通常安裝在皮帶兩側距頭部或尾部0.3-2米的地方。當皮帶跑偏時,迫使動作桿偏離,觸動報警開關。兩級跑偏開關如果繼續偏離,觸動別一組開關,輸送機就會保護性停機。,是實現膠帶機控制的自動報警和停機的保護裝置。
跑偏開關優勢
跑偏開關能及時有效的保護設備安全、避免事故擴大化,達到保障生產、保護設備的目的。另外由于信號可發送至控制系統,安裝說明 1、兩級跑偏開關底座兩邊各有Ф12mm孔,在皮帶機旁角鐵架鉆Ф12mm孔,用M10×30mm螺絲緊固跑偏開關。 2、安裝跑偏開關應選擇輸送裝置易出現跑偏的位置處安裝,參考應用單位工藝要求,同時要考慮皮帶與擋輪的有效間距和推力,建議皮帶與檔輪間的安裝距離為120-160mm。 3、安裝距離:建議每50米安裝一對跑偏開關。 4、跑偏開關出廠時配有長度0.5米四芯橡套電纜,芯線上配有1、2、3、4線號,其中1、2為常開接點是一級報警信號,3、4為常閉接點是二級停機信號。,方便實現工廠自動化控制,因此又可達到減員增效,集中控制,利于生產與調度的目的。
當運行中的膠帶發生跑偏現象時,膠帶邊緣帶動立棍旋轉并擠壓使之傾斜,若立棍傾斜角度大于一級動作角度時,開關發出一組開關信號,如立棍繼續傾斜大于二級動作角度時則輸出另一組開關信號。兩組開關信號可分別用于告警或停機,兩級跑偏開關通用的安裝設計可使跑偏檢測裝置隨意安裝在輸送機縱梁頂部或底部位置;封閉、防腐、堅固的鑄鋁外殼。防護標準IP65,可在惡劣環境長期工作;兩級跑偏開關不需要在拆除動作桿下,即可拆掉蓋板進行維修;進口動作桿軸承,可長時在轉速4000轉/分下運作;動作角度12°時報警觸點動作,動作角度30°時,即為停機信號輸出。,膠帶機復位正常運行后,立棍自動復位。

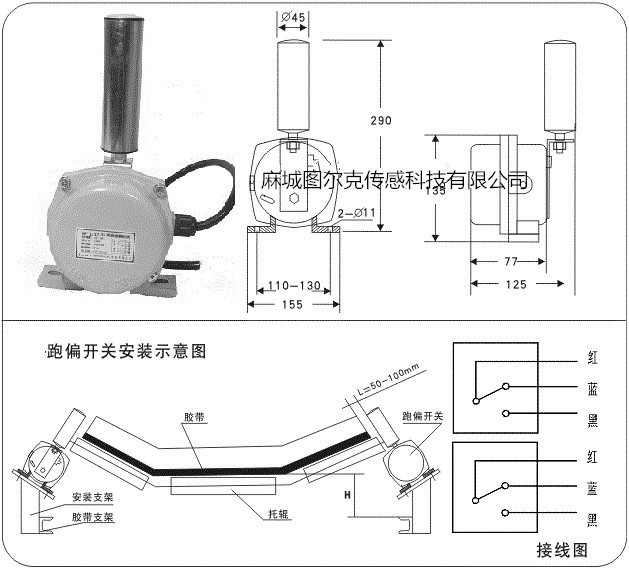

安裝調整
1.將跑偏開關固定在支架上,然后安裝在膠帶機上。
2.立輥線與膠帶平面垂直,邊緣距離為L(zhǎng)=50~100mm(殼體安裝孔可移位。)
3.立輥下端1/3處。
4.每100m膠帶可安裝跑偏開關3對(6臺)。
產品安裝使用注意事項
1.產品外殼設有接地端子,用戶在安裝使用時必須可靠接地。
2.安裝現場應不存在對鋁合金有腐蝕作用的有du氣體。
3.產品的維修必須在安全場所進行,或當現場確認無可燃性粉塵存在時方可進行。
4.本拉繩開關外殼必須保持清潔,粉塵堆積厚度不大于3mm。
技術參數
工作電壓:24~380V(無源開關量)
絕緣電阻:>500MΩ
輸出信號:無源開關量信號
環境溫度:-20℃~+60℃
環境濕度:<90%
重 量:1.5Kg
防護等級:IP65
復位方式:自動復位
響應時間:<2mS
控制觸點容量:3A-5A
動作力:50±10N
