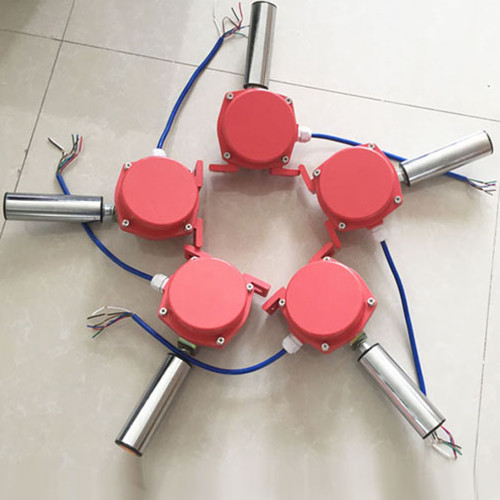

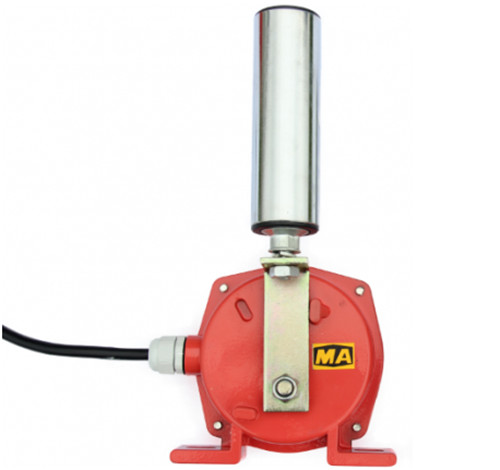

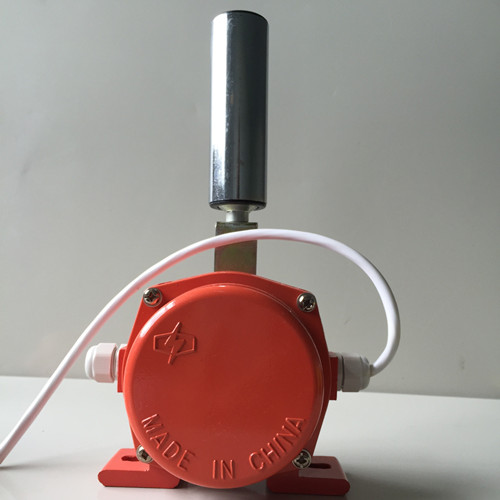

產品名稱:帶式輸送G379-T1/G/Z跑偏開關
產品型號:G379-T1/G/Z
所屬類別:兩級跑偏開關 > 跑偏開關
發布時間:2018-11-02
已獲點擊:119
詳細說明
帶式輸送G379-T1/G/Z跑偏開關是用于檢測帶式輸送機運行過程中,輸送帶跑偏程度并進行報警的一種保護裝置,也用于在皮帶嚴重跑偏時自動觸發緊急停機。
跑偏開關按照一定間隔固定安裝于帶式輸送機兩側支架上,跑偏開關的滾輪部分在受到偏離中心運轉的輸送帶的邊沿擠壓后產生偏轉,當滾輪偏轉到一定角度時觸發開關接點動作。
跑偏開關的安裝支架應該制作成可以沿皮帶側向調節跑偏開關位置的結構。這樣是為了根據現場實際情況小范圍調整允許跑偏的范圍。
在帶式輸送機的使用過程中,跑偏開關的運行狀況直接關系到生產過程中設備和人員的安全。所以,如何使帶式輸送機保護裝置穩定、可靠地在生產運行中充分發揮安全保護作用,有著十分重要的現實意義。
帶式輸送機在運行中容易跑偏及打滑是用戶使用過程中常見的問題,這些問題極容易造成輸送帶斷裂等故障,甚至影響人員的安全,因此在輸送機上安裝這些保護裝置是極有必要的。常見的防止輸送機跑偏的和打滑的裝置有兩種:跑偏開關和打滑開關,這里我們對跑偏開關的選型和安裝進行講解,DDP-LJ2兩級跑偏開關適用于皮帶輸送機,能使皮帶輸送機在皮帶跑偏將導致嚴重掛邊磨損甚至發生撕裂事故前就發出報警信號以及進一步的自動停車。 能及時有效的保護設備安全、避免事故擴大化,達到保障生產、保護設備的目的。另外由于信號可發送至控制系統,方便實現工廠自動化控制,因此又可達到減員增效,集中控制,利于生產與調度的目的。,希望對您有所幫助。
帶式輸送G379-T1/G/Z跑偏開關產品特點
堅固的鑄鋁外殼、靜電防腐涂裝適應于惡劣工礦環境安裝
防護標準IP65在惡劣環境也可使用
使用高性能的微動開關和無需要維護的銅管技術,耐久性卓越
動作桿軸承額定轉速 5000 轉/分,適用皮帶速度 6.35 米/秒
側面滾輪zui大傾斜角度75度,因此輸送帶發生異常偏離時保護開關也會準確動作
工作原理
兩級跑偏開關安裝在皮帶輸送機兩側、距離皮帶機首尾端部1~3m的地方。當皮帶跑偏時,皮帶邊緣壓向檔輪,迫使檔輪偏轉,使限位開關動作。為減少檔輪與皮帶的摩擦,檔輪的本體是由軸承制作的。
當發生輕微跑偏事故時(12°),兩級跑偏開關的di一組觸點動作,發出事故預告信號。
當發生嚴重跑偏事故時(30°),兩級跑偏開關的第二組觸點動作,使用與安裝:防偏開關可固定在輸送機縱梁頂部或底部,動作桿距皮帶邊緣約25mm。通常安裝在皮帶兩側距頭部或尾部0.3-2米的地方。當皮帶跑偏時,迫使動作桿偏離,觸動報警開關。兩級跑偏開關如果繼續偏離,觸動別一組開關,輸送機就會保護性停機。,可使輸送機自動停車。
帶式輸送G379-T1/G/Z跑偏開關特點
結構簡單實用、性能穩定可靠
防塵、防震、防潮
體積小、重量輕、壽命長
安裝方便,免維護
輸出信號既可與現場設備聯鎖使用,也可送達微機控制系統
電源適應性廣:24~380V
應用范圍
常規皮帶輸送機,DDP-LJ2兩級跑偏開關適用于皮帶輸送機,能使皮帶輸送機在皮帶跑偏將導致嚴重掛邊磨損甚至發生撕裂事故前就發出報警信號以及進一步的自動停車。 能及時有效的保護設備安全、避免事故擴大化,達到保障生產、保護設備的目的。另外由于信號可發送至控制系統,方便實現工廠自動化控制,因此又可達到減員增效,集中控制,利于生產與調度的目的。,包括平皮帶輸送機和槽形皮帶輸送機
地下、索道支撐皮帶輸送機
輪船裝卸系統、堆取料輸送機
注意事項
1、跑偏開關檔輪與皮帶保持垂直。
2、建議跑偏開關擋輪與皮帶邊緣距離保持120-160mm。
3、跑偏開關底座固定牢固。
訂貨須知
1、 選配件:安裝支架。
雙向控制開關HQ-LKWS
拉繩開關HQ-140LS
皮帶撕裂控制器 HQ-S40LW
接近開關LJA33-3005DKW AC/DC0-250V
HQ-LKWS雙向拉繩開關
SCD-10斷鏈保護器
