跑偏開關 發布時間:2019-07-26 已獲點擊:36 詳細說明 DPP-LJ2跑偏開關帶式輸送小幫手 DPP-LJ2跑偏" />

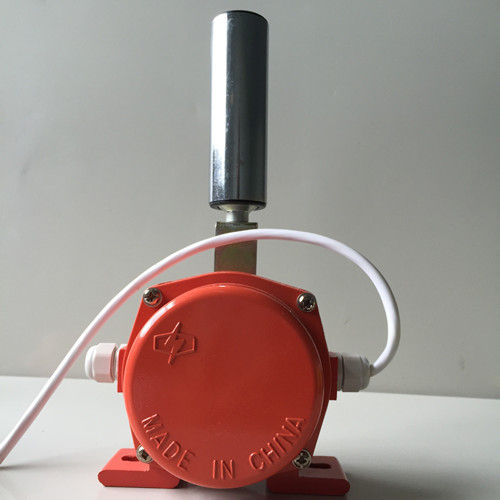

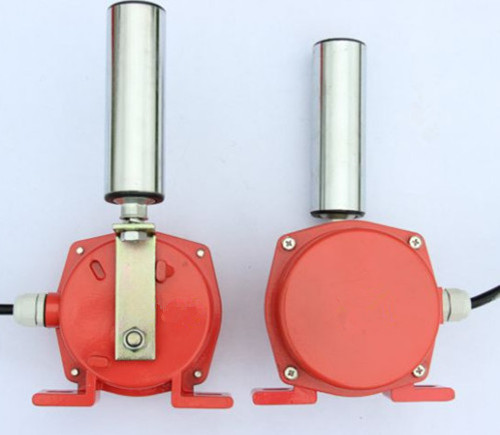

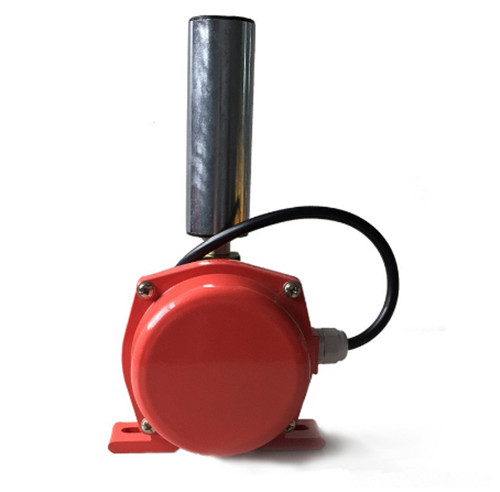

產品名稱:DPP-LJ2跑偏開關帶式輸送小幫手
產品型號:DPP-LJ2
所屬類別:兩級跑偏開關 > 跑偏開關
DPP-LJ2跑偏開關帶式輸送小幫手
DPP-LJ2跑偏開關是輸送機輸送帶在出現跑偏的情況下起到自動報警和停機的一種安全保護裝置
跑偏開關結構特點:
采用鋁合金精密壓鑄殼體,強度高、重量輕。
機內采用進口的行程開關,觸點容量大、動作靈敏 可靠。
外殼防護等級達IP65,可在惡劣的環境中長期工作。
跑偏開關技術指標
1. 額定電壓:AC380V
2.額定電流:5A
3. 觸點數量:二組獨立的常開、常閉接點
4.外殼防護級別:DT型塵密外殼,防護等級IP67
5.周圍環境溫度:-25~80℃
6.開關能在頻率為10-60Hz,兩級跑偏開關適用范圍 兩級跑偏開關用于常規皮帶輸送機:地下、索道支撐皮帶輸送機:輪船裝卸系統;堆垛/取料輸送機;傾斜和梭式輸送機;起重機、挖掘機,起重臂限位:裙邊給料機/輸送機:重型極限開關檢測膠帶的跑偏量,是實現膠帶機控制的自動報警和停機的保護裝置。兩級跑偏開關廣泛用于冶金、煤炭、水泥建材、采礦、電力、港埠、冶金、化工等領域的各種帶式輸送設備。,振幅為0.75mm(10g)的振動條件下工作
7.外形尺寸:殼體L×W×H(mm)190×135×100。
8.操作力:5~7㎏
跑偏開關是用于檢測帶式輸送機輸送帶跑偏量的產品,對于輸送帶在出現跑偏的情況下起到自動報警和停機的一種安全保護裝置。
適用范圍
兩級跑偏開關用于常規皮帶輸送機:地下、索道支撐皮帶輸送機:輪船裝卸系統;堆垛/取料輸送機;傾斜和梭式輸送機;起重機、挖掘機, 兩級跑偏開關安裝和調整 1.跑偏開關設在輸送帶兩側,立輥應與輸送帶邊平面垂直,并使輸送帶兩邊位于立輥高度1/3處。 2.跑偏開關立輥與輸送帶正常位置的間距宜為50~100mm。 3.跑偏開關數量應根據輸送機長度、類型及布置情況進行確定。兩級跑偏開關一般應在輸送機頭部、尾部、凸弧段、凹弧段和在輸送機中間位置進行設置。(注:當輸送機較長時,在輸送機中間位置可每隔30~35米設1對) 4.跑偏開關應通過安裝支架與輸送機中間架連接,開關支架應在輸送機安裝完成后與輸送機機架焊接,跑偏開關與跑偏開關支架用螺栓固定。,起重臂限位:裙邊給料機/輸送機:重型極限開關檢測膠帶的跑偏量,是實現膠帶機控制的自動報警和停機的保護裝置。廣泛用于冶金、煤炭、水泥建材、采礦、電力、港埠、冶金、化工等領域的各種帶式輸送設備。
DPP-LJ2跑偏開關
電感式接近開關XDA-1E07Z
兩級跑偏開關PXA-02GKH-T2 AC380/220V 5A
縱向防撕裂開關ZLK-1 AC380/220V 10A
失速檢測開關SBK-II AC220V 兩線常開
HQJK-39019TJ接近開關
常開觸點接近開關HQJK-39019TJ φ30 90-250V
料位開關阻旋式RN3001AO11AA3D3J/L250mm
阻旋式料位開關 RN3002HS011AM3Z3K
, 兩級跑偏開關工作原理 兩級跑偏開關安裝在皮帶輸送機兩側、距離皮帶機首尾端部1~3m的地方。當皮帶跑偏時,皮帶邊緣壓向檔輪,迫使檔輪偏轉,使限位開關動作。為減少檔輪與皮帶的摩擦,檔輪的本體是由軸承制作的。 當發生輕微跑偏事故時(15°),兩級跑偏開關的第一組觸點動作,發出事故預告信號。 當發生嚴重跑偏事故時(30°),兩級跑偏開關的第二組觸點動作,可使輸送機自動停車。 Copyright © 濟寧卓信機電設備有限公司 版權所有 魯ICP備12019670號
