防爆雙向拉繩開關 發布時間:2019-12-10 已獲點擊:6 詳細說明 雙向拉繩開關SJ-MM-YX-021 雙向拉繩開關" />
產品型號:SJ-MM-YX-021
發布時間:2019-12-10
已獲點擊:6
詳細說明

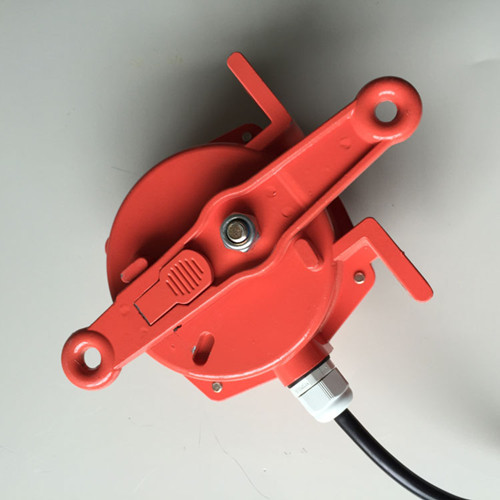

雙向拉繩開關SJ-MM-YX-021
雙向拉繩開關用于膠帶運輸機現場。當發生緊急事故時,雙向拉繩開關YF-BLKT-II采用國際領先的不銹鋼雙軸承傳動結構避免了開關動作時傳動軸直接摩擦殼體或軸套,造成間隙增大,出現密封不嚴或者卡死的情況,大幅延長雙向拉繩開關使用壽命;殼體表面精工烤漆,不易脫落無異味;傳動軸采用不銹鋼材質強度高,雙向拉繩開關表面光滑;操作桿精鑄成型,避免焊接,內置銅質襯套,整體光潔強度高等等。BLKT-II雙向拉繩開關具有壽命長、靈活實用、安全可靠、檢修方便等特點。當維修人員沒有撤離或尚存在其它異常情況時,只要將拉繩開關鎖定在停機位置,就不用擔心膠帶機被誤啟動,維修人員的安全也就有了保障。卓信電氣是一家主要生產輸送設備全套產品的生產廠家,主營雙向拉繩開關,兩級跑偏開關,打滑開關,溜槽堵塞開關,縱向撕裂開關、料流檢測器、傾斜開關,井筒開關,氣缸磁性開關,防爆磁性開關、接近開關,光電開關。,便啟動本機使運輸機立即停機防止事故的擴大。本產品由于安裝方便、開關性能可靠,在膠帶運輸機中得到廣泛應用。
使用環境條件:
a.環境溫度:-40℃~60℃
b.相對濕度不大于85%
c.海撥高度不超過2000m
d.使用壽命:開關動作10萬次
e.絕緣電壓:AC1000試驗1分鐘

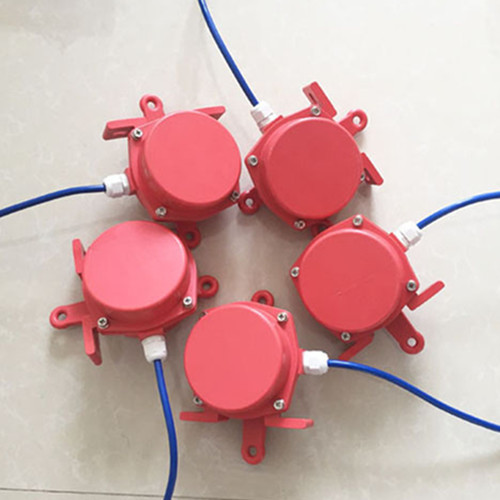

雙向拉繩開關SJ-MM-YX-021
結構特征與工作原理:
本開關采用回轉式凸輪結構。當拉桿手回轉時,雙向拉繩開關產品出廠時開關觸點數量為一開一閉,如需兩常開、兩常閉,請定貨時注明; 安裝支架,塑鋼絲繩、卡頭、托環等附件用戶可向我公司成套訂購,雙向拉繩開關主要應用在冶金、電力、煤巖、礦山及化工等行業的輸送系統中,雙向拉繩開關是輸送機自動化控制不可缺少的傳感元件,本產品是一種膠帶運輸機現場緊急事故停機的保護裝置。本產品選用優質鋁錠合金精密壓鑄,并采用進口行程開關。雙向拉繩開關具有強度高,重量輕,密封性好,產品使用壽命長等優點。,凸輪隨之轉動,使微動開關動作,輸出開關量,拉繩開關是一種開關型傳感器(即無觸點行程開關),主要用于常規皮帶輸送機、梭式輸送機、裙邊式給料輸送機、斗式提升機,包裝生產線、堆料/取料系統,起重機、挖掘機、輪船裝卸系統、水平給料機等設備現場緊急事故停車的一種保護裝置。當緊急事故發生時,在現場沿線任意處拉動拉繩開關,均可發出停機信號,實現對人身及設備的保護作用。因為它既有行程開關、微動開關的特性,同時又具有傳感性能,并且動作可靠、性能穩定、頻率響應快、使用壽命長、抗干憂能力強、防水、防震、耐腐蝕等特點。廣泛應用于機械、礦山、紡織、印刷、化工、冶金、輕工、閥門、電力、保安、鐵路、交通、水泥、港口碼頭等行業使用的帶式輸送機輸送系統中。,發出報警信號和停機信號。復位方式拉繩開關I型為自動復位,拉桿解除拉力后,凸輪結構自動復位到原始狀態。拉繩開關II型為手工復位,凸輪軸回轉到一定角度自鎖定位,需手工復位手柄后凸輪方能返回原始狀態。本裝置采用防水、防塵密封設計,較好防止水、灰塵進入機殼內。
安裝調整

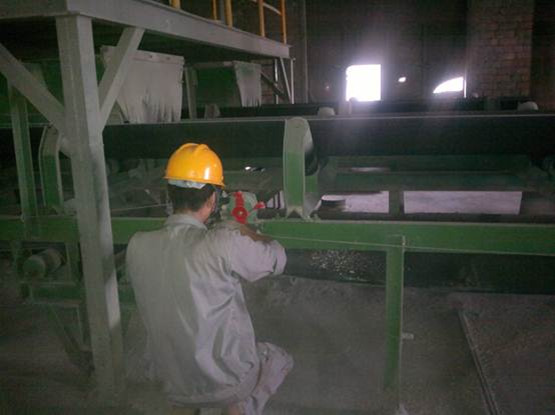

雙向拉繩開關SJ-MM-YX-021一般安裝在膠帶運輸機沿線兩線機架上。
1.將拉繩開關固定在支架上。
2.兩機之間距離為25~30m,采用直徑Ф4mm的鋼絲繩連接,松緊應適度。
3.為了減少鋼絲繩自重對開關影響而產生誤動作,每隔3m處的機架上焊一個托環,以支撐鋼絲繩保證其能正常工作。
電感接近開關IME30-20NPSZW2S
阻旋式物位開關CN223-D1P2中
接近傳感器LJM30T-10Z/PKS U:10-36VDCI:20mA Sn:10mm
接近開關LR18XBF08DPOY-E2
雙向拉繩開關SJ-MM-YX-021
跑偏開關HFKPT1-20-35
磁性開關WEF-QG
拉繩開關 AYLS-100
兩級跑偏開關AYPP-100
,雙向拉繩開關使用與安裝:開關平衡地按在機架的固定支架上;將鋼絲繩系在兩端的拉環上,沒側繩不超過30M(有坡度時因當縮):拉繩壓力應適宜,以確保開關可靠復位:拉繩沿膠帶平行方向設置,每3M加以吊環;鋼絲繩按用戶所需規格,廠方訂購。雙向拉繩開關接線方式:雙向拉繩開關出廠時已配長度1.0米電纜線,接線方式參照標牌所標顏色。 Copyright © 濟寧卓信機電設備有限公司 版權所有 魯ICP備12019670號
