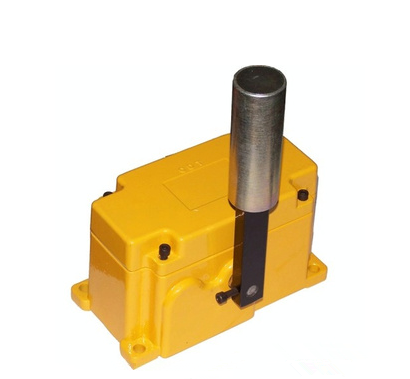

產品名稱:兩級跑偏開關DOS-2D 安裝方便
產品型號:DOS-2D
兩級跑偏開關DOS-2D,安裝說明 1、兩級跑偏開關底座兩邊各有Ф12mm孔,在皮帶機旁角鐵架鉆Ф12mm孔,用M10×30mm螺絲緊固跑偏開關。 2、安裝跑偏開關應選擇輸送裝置易出現跑偏的位置處安裝,參考應用單位工藝要求,同時要考慮皮帶與擋輪的有效間距和推力,建議皮帶與檔輪間的安裝距離為120-160mm。 3、安裝距離:建議每50米安裝一對跑偏開關。 4、跑偏開關出廠時配有長度0.5米四芯橡套電纜,芯線上配有1、2、3、4線號,其中1、2為常開接點是一級報警信號,3、4為常閉接點是二級停機信號。,220V,380V 皮帶保護裝置
跑偏開關起帶式輸送現場的保護作用,因此必須達到指定的IP防護等級。
開關分兩個位置檢測輸送機皮帶的跑偏程度和扭曲程度。根據皮帶的跑偏程度和扭曲程度,實現自動報警和停機,避免昂貴的輸送皮帶受損壞及因皮帶扭曲造成的物料散落等事故。此開關安裝方便,運行可靠,是帶式輸送機必備的保護裝置之一。
兩級跑偏開關DOS-2D工作原理:
兩級跑偏開關DOS-2D的工作過程是輸送機膠帶跑偏時,膠帶觸碰開關立輥,安裝說明 1、兩級跑偏開關底座兩邊各有Ф12mm孔,在皮帶機旁角鐵架鉆Ф12mm孔,用M10×30mm螺絲緊固跑偏開關。 2、安裝跑偏開關應選擇輸送裝置易出現跑偏的位置處安裝,參考應用單位工藝要求,同時要考慮皮帶與擋輪的有效間距和推力,建議皮帶與檔輪間的安裝距離為120-160mm。 3、安裝距離:建議每50米安裝一對跑偏開關。 4、跑偏開關出廠時配有長度0.5米四芯橡套電纜,芯線上配有1、2、3、4線號,其中1、2為常開接點是一級報警信號,3、4為常閉接點是二級停機信號。,當立輥偏轉至Ⅰ級動作角度時,Ⅰ級開關動作,并輸出信號報警。如果膠帶繼續跑偏使開關的立輥達到Ⅱ級動作角度時,Ⅱ級開關發出停機信號。如果將其接至控制線路中即可實現自動停機
兩級跑偏開關DOS-2D基本原理
輸送機在運行中,當皮帶跑偏且與開關立輥接觸時,立輥?zhàn)赞D(zhuǎn),若跑偏量繼續加大,則擠壓立輥發生偏移。一級開關信號用于報警,如果將此信號與跑調整裝置相接,即可實現不停機狀態下的跑偏自動調整。二級開關信號用于停機,將此信號接至控制線路中,即可實現重度跑偏狀態下的自動停機。當故障排除后,膠帶離開立輥正常運轉時,輸送機在運行中,當皮帶跑偏且與開關立輥接觸時,立輥?zhàn)赞D(zhuǎn),若跑偏量繼續加大,則擠壓立輥發生偏移。一級開關信號用于報警,如果將此信號與跑調整裝置相接,即可實現不停機狀態下的跑偏自動調整。二級兩級跑偏開關信號用于停機,將此信號接至控制線路中,即可實現重度跑偏狀態下的自動停機。當故障排除后,膠帶離開立輥正常運轉時,立輥可自動復位。,立輥可自動復位。
兩級跑偏開關DOS-2D技術指標
1. 額定電壓:AC380V
2.額定電流:5A
3. 觸點數量:二組獨立的常開、常閉接點
4.外殼防護級別:防護等級IP67
5.周圍環境溫度:-25~80℃
6.開關能在頻率為10-60Hz,振幅為0.75mm(10g)的振動條件下工作
7.操作力:5~7㎏
兩級跑偏開關DOS-2D用途
兩級跑偏開關用于常規皮帶輸送機:地下、索道支撐皮帶輸送機:輪船裝卸系統;堆垛/取料輸送機;傾斜和梭式輸送機;起重機、挖掘機,起重臂限位:裙邊給料機/輸送機:重型極限開關檢測膠帶的跑偏量,是實現膠帶機控制的自動報警和停機的保護裝置。廣泛用于冶金、煤炭、水泥建材、采礦、電力、港埠、冶金、化工等領域的各種帶式輸送設備。
