Tilt Switch 21-35-NM-F & 21-59-NM-25高料位棒傾斜開關是山東卓信電氣有限公司生產，本實用新型的目的在于提供一種新型傾斜開關，其能夠防止助焊劑進入開關內 部。本實用新型的目的通過以下技術方案來實現一種傾斜開關，其包括開設端子收 容槽的絕緣本體、固持于端子收容槽的若干端子、由導電材質制成且與端子選擇性接觸的 滾珠及遮覆固持于絕緣本體上的頂蓋。所述絕緣本體包括底壁及自底壁邊緣向上豎直延伸 的側壁，所述底壁及側壁圍設形成容置空間。所述滾珠收容于所述容置空間并可于容置空 間內滾動。所述底壁開設若干連通端子收容槽及外部且具有上小下大形狀的銷孔。與現有技術相比，本實用新型具有如下有益效果銷孔為上小下大形狀，即靠近端 子的部分的直徑小，遠離端子的部分直徑大，從而可以降低助焊劑通過銷孔進入到開關內 部的風險。，現貨發，質保一年，量大價優，發
【詳細說明】

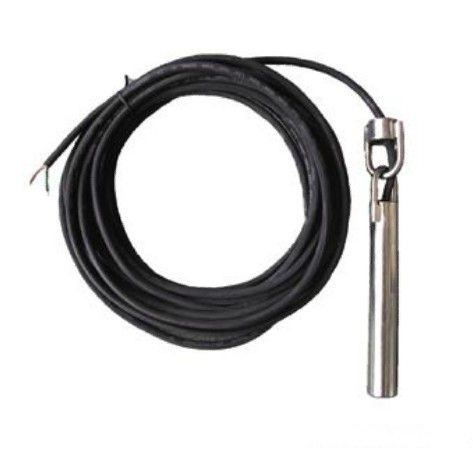

Tilt Switch 21-35-NM-F & 21-59-NM-25高料位棒傾斜開關
Tilt Switch 21-35-NM-F & 21-59-NM-25高料位棒傾斜開關，20-39傾斜開關，20-39-25堵溜槽開關、堵塞開關說明:
山東卓信電氣有限公司生產20-39傾斜開關，也可稱為料位檢測開關、堵溜槽開關、堵塞開關，煤流檢測開關，料流開關，傾斜開關。型號有TILT SWITCH，20-39，20-39B，20-39C， 20-39-25，20-30，21-39，21-38，有Thermo RAMSEY21-39料位、傾斜、堵塞開關，我們所追求的是： 1.全面的產品，使客戶有多樣選擇，及滿足所有的需要，不致東拼西湊來完成所有的采購需求。 2.良好的品質，使客戶銷售出去的產品有信心，避免了因?yàn)樾×慵呐涮锥w退貨。 3.合理的價格，市場機制合理，使得產品銷售的性價比得以提高。 4.準時的交期，配合客戶的需求，以避免客戶因?yàn)榱憬M件的延誤交貨而錯失商機。 5.專業的技術，從事傾斜開關17年的生產經驗，及國外大廠OEM生產技術來支持客戶的需求。 6.親切的服務，自開始建立供銷關系，直至后續的產品服務，我們非常樂意提供服務。，20-39料位、傾斜、堵塞開關。并長期生產各種輸送機保護開關,防偏.拉線.傾斜.撕裂,測速.欠速.斷帶保護等各種輸送機保護裝置.
傾斜開關和&mash;&mash;用于料流、堵塞及料位檢測
20-3921-39傾斜開關
垂直懸掛的傾斜開關在受到外力作用，滾珠開關安裝于印刷電路板上，通常包括定義容置空間的絕緣本體、固持于絕緣 本體內的若干端子及收容于容置空間內的滾珠。當滾珠開關傾斜不同角度時，滾珠選擇性 地與不同的端子接觸，導通不同電路，從而表征不同的電訊號，實現開關的功能。故，滾珠開 關亦稱為傾斜開關。端子包括延伸入絕緣本體的容置空間內的接觸部及延伸出絕緣本體外 的焊接部。因端子的接觸部較焊接部抬升一定的高度，故，于注塑成型絕緣本體前，通常藉 由定位銷將端子的接觸部支撐，從而端子平穩的放置。在絕緣本體成型后，定位銷與模仁一 起去除。絕緣本體上先前對應定位銷的位置形成銷孔。因定位銷通常為上下等大的結構，對 應形成的銷孔在靠近端子的一端與遠離端子的一端等大，故，在后續將開關焊板的過程中， 熔融狀態下的助焊劑極易通過銷孔進入到開關內部。因此，確有必要提供一種新的傾斜開關，以克服先前技術中所存在的缺陷。，偏離垂直位置15度以上時，開關內部的水銀觸點動作，常閉觸點打開。當外力撤消后，傾斜開關回復垂直狀態，水銀觸點復又閉合。利用傾斜開關內觸點開合的變化來判斷保護設備的工作情況，及時采取措施，以達到保護的目的。
特點：
斜開關可單獨使用，也可配合控制裝置使用
警示輸出時間可調，控制裝置中具有0－10秒的可調延時線路，可避免傾斜開關因瞬時傾斜引起誤動作。
正常/警示位置可設定，控制裝置中有一跳線，可將開關垂直或傾斜狀態定為正常狀態
堅固，抗腐蝕
安裝簡便
控制裝置為印刷電路板結構
所有均配有安裝附件
20-43傾斜開關（進口） 20-38傾斜開關（國產）
控制裝置中有0～10秒的可調時間延遲，可避免傾斜開關因瞬間傾斜引起的誤動作。
控制裝置中通過跳線選擇豎直或傾斜作為正常狀態。
兩個常開常閉觸點用于外部警示或控制。
技術規格
電源：220 VAC &plun; 10，47 － 62 Hz，10W
輸出：一個PT觸點，額定容量mp /220 VAC或5 Amp/28VC非感性負載
時間延遲：0-10秒可調
跳線：允許將開關垂直或傾斜狀態定為正常狀態
應用范圍：
溜槽或轉接處堵塞探測
輸送機皮帶跑偏探測
翻車機卸料
用于皮帶或振動給料機缺料或無料探測
技術規格
觸點：常閉，水銀開關，250mA/24 VC非感性負載
可選：0.8A at 240VAC/1. at 120VAC
額定溫度：-40℃~＋300℃
外殼：鑄鐵，表面鍍鎳鉻合金 傾斜：角度15?
20－43型控制裝置被裝在一個NEMA4X盒內，前面板有指示燈，綠燈為&lquo;正常&rquo;，紅燈為&lquo;警示&rquo;，控制裝置中0－1O秒的可調時間延遲電路能使傾斜開關避免瞬間傾斜引起的誤動作，內部有一跳接線允許將開關垂直狀況或傾斜狀況定為＂正常＂狀態，有兩個正常打開和兩個正常關閉的輸出觸點用于連接外部警示和控制，線路電源的中斷會引起繼電器動作?！ ∮懈鞣N組件適用于各種物料和環境，也有不帶外殼的控制裝置適用于固定在形式的外殼和控制柜中。
