兩極跑偏開關是輸送帶自動化中不可缺的產品?？梢杂糜诘叵?、索道支撐皮帶輸送機；輪船裝卸系統；堆垛/取料輸送機；傾斜和梭式輸送機；起重機、挖掘機，起重臂限位；裙邊給料機/輸送機；重型極限開關檢測膠帶的跑偏量，安裝說明 1、兩級跑偏開關底座兩邊各有Ф12mm孔，在皮帶機旁角鐵架鉆Ф12mm孔，用M10×30mm螺絲緊固跑偏開關。 2、安裝跑偏開關應選擇輸送裝置易出現跑偏的位置處安裝，參考應用單位工藝要求，同時要考慮皮帶與擋輪的有效間距和推力，建議皮帶與檔輪間的安裝距離為120-160mm。 3、安裝距離：建議每50米安裝一對跑偏開關。 4、跑偏開關出廠時配有長度0.5米四芯橡套電纜，芯線上配有1、2、3、4線號，其中1、2為常開接點是一級報警信號，3、4為常閉接點是二級停機信號。，是實現膠帶機控制的自動警示和停機的保護裝置。
【詳細說明】

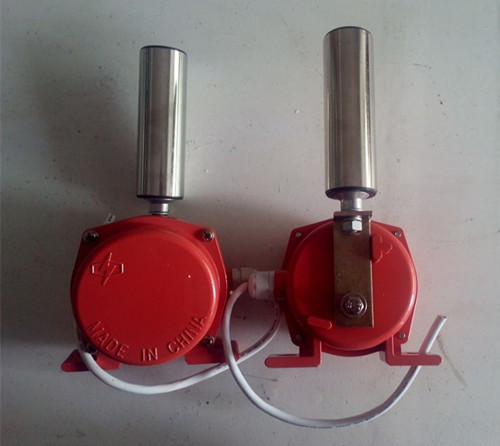

礦用帶式輸送機防跑偏開關KTP1-20-35
兩極跑偏開關是輸送帶自動化中不可缺的產品。可以用于地下、索道支撐皮帶輸送機；輪船裝卸系統；堆垛/取料輸送機；傾斜和梭式輸送機；起重機、挖掘機，起重臂限位；裙邊給料機/輸送機；重型極限開關檢測膠帶的跑偏量，輸送機在運行中，當皮帶跑偏且與開關立輥接觸時，立輥?zhàn)赞D(zhuǎn)，若跑偏量繼續加大，則擠壓立輥發生偏移。一級開關信號用于報警，如果將此信號與跑調整裝置相接，即可實現不停機狀態下的跑偏自動調整。二級兩級跑偏開關信號用于停機，將此信號接至控制線路中，即可實現重度跑偏狀態下的自動停機。當故障排除后，膠帶離開立輥正常運轉時，立輥可自動復位。，是實現膠帶機控制的自動警示和停機的保護裝置。
礦用帶式輸送機防跑偏開關KTP1-20-35,KTP1-10-45，KTP1-12-30
傳感器：兩極跑偏開關
類別：行程開關，位置開關
常用名：跑偏開關、雙極跑偏開關、二極跑偏開關、皮帶跑偏開關、皮帶跑偏監測裝置。
工作原理
兩級跑偏開關安裝在皮帶輸送機兩側、距離皮帶機尾端部1~3m的地方。當皮帶跑偏時，皮帶邊緣壓向檔輪，迫使檔輪偏轉，使限位開關動作。為減少檔輪與皮帶的摩擦，檔輪的本體是由軸承制作的。
當發生輕微跑偏事故時（12⪚），兩級跑偏開關的*組觸點動作，發出事故預告信號。
當發生嚴重跑偏事故時（30⪚），兩級跑偏開關的第二組觸點動作，可使輸送機自動停車。
電源適應性廣：24~380V
技術參數
工作電壓：24~380V
型號：KTP1-20-35
絕緣電阻：＞500MΩ
輸出信號：無源開關量信號
環境溫度：-20℃~+60℃
環境濕度：＜90
重 量：2.5Kg
防護等級：IP65
復位方式：自動復位
響應時間：＜2mS
控制觸點容量：3A-
動作力：50&plun;10N
產品售后服務
我公司是正規，凡在我公司購買的產品，自購買之日起，質保一年，如因?yàn)槿藶橐蛩卦斐傻漠a(chǎn)品損壞，不在質保范圍內。請參照產品使用說明書，進行安裝使用，本系列跑偏開關具有兩級動作功能。一級動作用于報警，二級動作用于自動停機。膠帶機在運行中，當膠帶跑偏且與本開關立輥接觸時，立輥?zhàn)赞D(zhuǎn)，若跑偏量繼續加大，則擠壓立輥發生偏移。 當立輥偏轉角度超過12°時，一級開關動作，輸出（報警信號）。 當立輥偏轉角度超過30°時，二級開關動作，輸出（停機信號）。 一級開關信號用于報警，如果將此信號與跑調整裝置相接，即可實現不停機狀態下的跑偏自動調整。 二級開關信號用于停機，將此信號接至控制線路中，即可實現重度跑偏狀態下的自動停機。 當故障排除后，膠帶離開立輥正常運轉時，立輥可自動復位。 兩級跑偏開關為了適應戶外條件下長期使用，本產品均采用整體密封，內部金屬零件進行鍍鋅純化處理，外部零件除殼體外均做多層光亮鍍鉻，殼體為鑄鋁制造，表面采用靜電噴涂技術處理，適宜在惡劣環境下使用。 兩級跑偏開關采用鋁合金精密壓鑄殼體、強度高、重量輕； 外殼防護等級達IP65, 密封性好，防水、防塵，可在惡劣環境中長期工作； 觸點容量大、動作靈敏、可靠，產品上有明確的接線圖，請按產品接線圖接線，如在使用中有任何問題，可本公司，我廠交竭誠為您服務，選擇卓信，選擇品質。
以服務贏市場、以品質贏關注、以誠信贏客戶。用的心，做的事、努力為客戶創造價值。為制造商創造市場、為代理商經銷商創造利潤。我們會做到誠信經營.以高質量的產品.的服務面向廣大客戶.歡迎廣大客戶前來訂購！
