產品名稱:DDP-LJ2跑偏開關優質服務商
產品型號:DDP-LJ2
所屬類別:兩級跑偏開關 > 跑偏開關
發布時間:2019-12-05
已獲點擊:30
詳細說明
DDP-LJ2跑偏開關優質服務商
防水開關技術參數

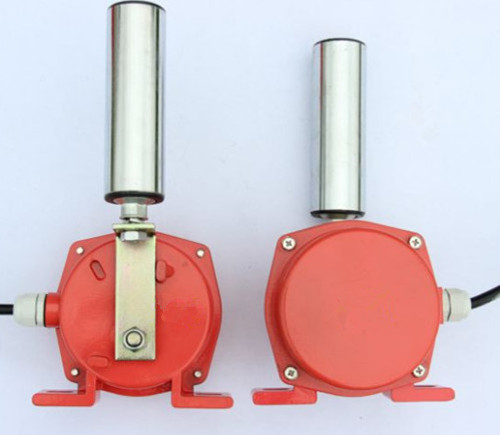

產品名稱:兩級角度跑偏開關
產品型號:DDP-LJ2
工作電壓:24-380V,電源適用性廣
觸點數量:雙開關觸點,輸送機在運行中,當皮帶跑偏且與開關立輥接觸時,立輥自轉,若跑偏量繼續加大,則擠壓立輥發生偏移。一級開關信號用于報警,如果將此信號與跑調整裝置相接,即可實現不停機狀態下的跑偏自動調整。二級兩級跑偏開關信號用于停機,將此信號接至控制線路中,即可實現重度跑偏狀態下的自動停機。當故障排除后,膠帶離開立輥正常運轉時,立輥可自動復位。,容量可選1-15A
輸出方式:兩常開+兩常閉,可定制加工單獨常開,或常閉。
外殼材料:鋁苾壓鑄,可定制加工304不銹鋼材料外殼。
DDP-LJ2跑偏開關優質服務商-卓信
防水開關用途:
用于檢測帶式輸送機運行中的跑偏現象,按皮帶實際跑偏量輸出報警或停機信號,可有效的防止由皮帶跑偏而產生的事故。是實現膠帶機控制的自動報警和停機的保護裝置。兩級角度跑偏開關適用于皮帶輸送機,能使皮帶輸送機在皮帶跑偏將導致嚴重掛邊磨損甚至發生撕裂事故前就發出報警信號以及進一步的自動停車。能及時有效的保護設備安全、避免事故擴大化,達到保障生產、保護設備的目的。另外由于信號可發送至控制系統,方便實現工廠自動化控制,因此又可達到減員增效,集中控制,利于生產與調度的目的。
工作原理
兩級跑偏開關安裝在皮帶輸送機兩側、距離皮帶機首尾端部1~3m的地方。當皮帶跑偏時,皮帶邊緣壓向檔輪,迫使檔輪偏轉,使限位開關動作。為減少檔輪與皮帶的摩擦,使用與安裝:防偏開關可固定在輸送機縱梁頂部或底部,動作桿距皮帶邊緣約25mm。通常安裝在皮帶兩側距頭部或尾部0.3-2米的地方。當皮帶跑偏時,迫使動作桿偏離,觸動報警開關。兩級跑偏開關如果繼續偏離,觸動別一組開關,輸送機就會保護性停機。,檔輪的本體是由軸承制作的。當皮帶跑偏角度達到一級角度時,本產品給出報警信號,當皮帶跑偏到二線角度時本開關給出停機信號。
環境介紹
工作溫度:-20-60度,環境溫度可根據客戶使用要求定制加工耐高溫, 耐腐蝕,耐低溫,防爆,防粉塵,等持術規格產品。
相對濕度:不大于85%
DDP-LJ2跑偏開關,優質服務商
安裝說明
1、兩級跑偏開關底座兩邊各有Ф12mm孔,在皮帶機旁角鐵架鉆Ф12mm孔,用M10×30mm螺絲緊固跑偏開關。
2、安裝跑偏開關應選擇輸送裝置易出現跑偏的位置處安裝,參考應用單位工藝要求,同時要考慮皮帶與擋輪的有效間距和推力,建議皮帶與檔輪間的安裝距離為120-160mm
3、安裝距離:建議每50米安裝一對跑偏開關。
4、跑偏開關出廠時配有長度0.5米四芯橡套電纜, 兩級跑偏開關安裝和調整 1.跑偏開關設在輸送帶兩側,立輥應與輸送帶邊平面垂直,并使輸送帶兩邊位于立輥高度1/3處。 2.跑偏開關立輥與輸送帶正常位置的間距宜為50~100mm。 3.跑偏開關數量應根據輸送機長度、類型及布置情況進行確定。兩級跑偏開關一般應在輸送機頭部、尾部、凸弧段、凹弧段和在輸送機中間位置進行設置。(注:當輸送機較長時,在輸送機中間位置可每隔30~35米設1對) 4.跑偏開關應通過安裝支架與輸送機中間架連接,開關支架應在輸送機安裝完成后與輸送機機架焊接,跑偏開關與跑偏開關支架用螺栓固定。,芯線上配有1、2、3、4線號,其中1、2為常開接點是一級報警信號,3、4為常閉接點是二級停機信號。
5.產品安裝接線時,請按照產品說明書來接線,不可自行改變接線方法。
卓信主營產品:
A.工業自動化傳感器系列:
電感式接近開關、電容式接近開關、磁感應接近開關、霍爾傳感器、光電開關,磁性開關,礦用開關,位置傳感器

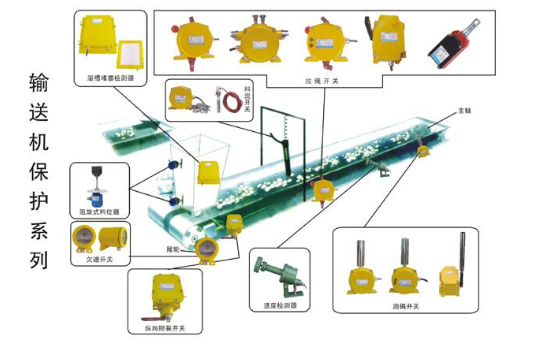

B.帶式輸送機自動保護裝置系列:
