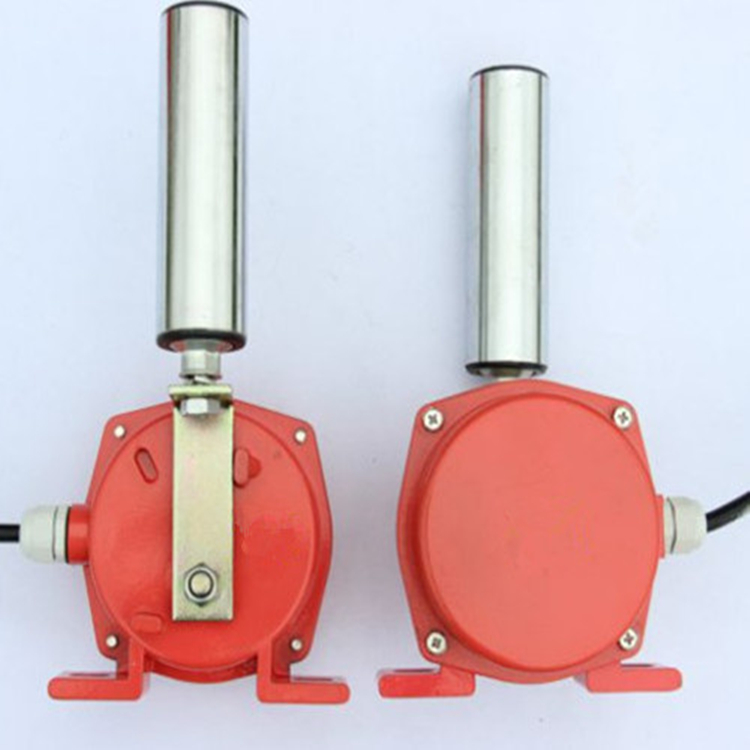

產品名稱:磁接近防腐跑偏開關|NST1-12-30
產品型號:NST1-12-30
磁接近防腐拉線開關|NST2-Ⅱ型(手動復位)
兩極跑偏開關用于輸送機膠帶跑偏的檢測,防止由于膠帶跑偏而造成物料溢出等故障;
NST1-12-30兩級跑偏開關廣泛應用礦山、電力及化工等行業的運輸系統中。
使用條件
a.環境溫度:-40℃~60℃
b.相對濕度不大于85%
c.海撥高度不超過2000m
d.使用壽命:開關動作10萬次
e.絕緣電壓:AC1000試驗1分鐘
f.觸點容量:≤AC380 ≤3A
g.防護等級:IP55
工作原理
當運行中的膠帶發生跑偏時,膠帶邊緣帶動立棍旋轉并擠壓立棍使之傾斜。若立棍傾斜大于一級動作角度時,開關便發出一組信號用于警告,若立棍傾斜大于二級動作角度時開關便發出另一組信號用于停機。膠帶機恢復正常運行后,輸送機在運行中,當皮帶跑偏且與開關立輥接觸時,立輥自轉,若跑偏量繼續加大,則擠壓立輥發生偏移。一級開關信號用于報警,如果將此信號與跑調整裝置相接,即可實現不停機狀態下的跑偏自動調整。二級兩級跑偏開關信號用于停機,將此信號接至控制線路中,即可實現重度跑偏狀態下的自動停機。當故障排除后,膠帶離開立輥正常運轉時,立輥可自動復位。,兩級跑偏開關通用的安裝設計可使跑偏檢測裝置隨意安裝在輸送機縱梁頂部或底部位置;封閉、防腐、堅固的鑄鋁外殼。防護標準IP65,可在惡劣環境長期工作;兩級跑偏開關不需要在拆除動作桿下,即可拆掉蓋板進行維修;進口動作桿軸承,可長時在轉速4000轉/分下運作;動作角度12°時報警觸點動作,動作角度30°時,即為停機信號輸出。,立棍自動復位。
使用與安裝:
防偏開關可固定在輸送機縱梁頂部或底部,動作桿距皮帶邊緣25mm。通常安裝在皮帶兩側距頭部或尾部0.3-2米的地方;
當皮帶跑偏時,迫使動作桿偏離,觸動報警開關。如果繼續偏離,觸動別一組開關,使用與安裝:防偏開關可固定在輸送機縱梁頂部或底部,動作桿距皮帶邊緣約25mm。通常安裝在皮帶兩側距頭部或尾部0.3-2米的地方。當皮帶跑偏時,迫使動作桿偏離,觸動報警開關。兩級跑偏開關如果繼續偏離,觸動別一組開關,輸送機就會保護性停機。,輸送機就會保護性停機。
