跑偏開關 發布時間:2018-05-28 已獲點擊:171 詳細說明 跑偏開關SZL-VL-F 兩級跑偏開關又稱防偏開關。用于檢測" />
產品型號:SZL-VL-F
所屬類別:兩級跑偏開關 > 跑偏開關
發布時間:2018-05-28
已獲點擊:171
詳細說明

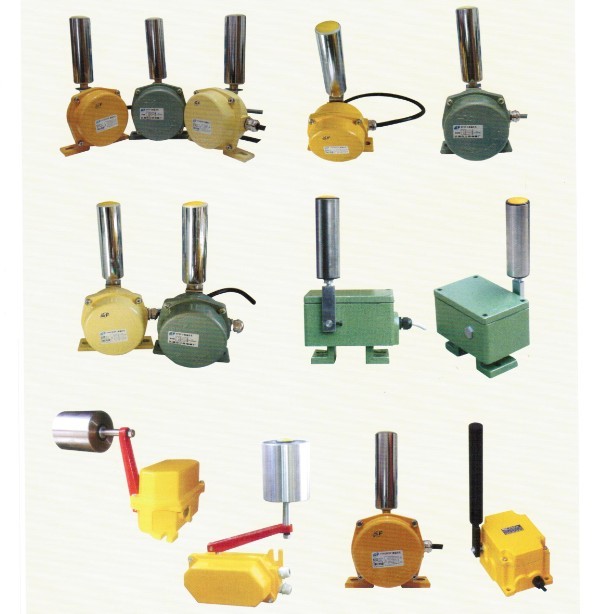

跑偏開關SZL-VL-F
兩級跑偏開關又稱防偏開關。用于檢測帶式輸送機運行中的跑偏現象,按皮帶實際跑偏量輸出警示或停機信號,可有效的防止由皮帶跑偏而產生的事故。
跑偏開關具有兩級動作功能。一級動作用于警示,二級動作用于自動停機。膠帶機在運行中,當膠帶跑偏且與本開關立輥接觸時,立輥?zhàn)赞D(zhuǎn),若跑偏量繼續加大,則擠壓立輥發生偏移。
當立輥偏轉角度超過12°時,一級開關動作,輸出(警示信號)。當立輥偏轉角度超過30°時,使用與安裝:防偏開關可固定在輸送機縱梁頂部或底部,動作桿距皮帶邊緣約25mm。通常安裝在皮帶兩側距頭部或尾部0.3-2米的地方。當皮帶跑偏時,迫使動作桿偏離,觸動報警開關。兩級跑偏開關如果繼續偏離,觸動別一組開關,輸送機就會保護性停機。,二級開關動作,輸出(停機信號)。
參數:電壓:220V/380V/480V,
電流可選:2A、3A、4A、5A、6A、7A、8A、9A、10A.15A
一級開關信號用于警示,如果將此信號與跑調整裝置相接,即可實現不停機狀態下的跑偏自動調整。
二級開關信號用于停機,將此信號接至控制線路中,即可實現重度跑偏狀態下的自動停機。
當故障排除后,膠帶離開立輥正常運轉時,立輥可自動復位。
為了適應戶外條件下長期使用,本產品均采用整體密封,內部金屬零件進行鍍鋅純化處理,外部零件除殼體外均做多層光亮鍍鉻, 兩級跑偏開關工作原理 兩級跑偏開關安裝在皮帶輸送機兩側、距離皮帶機首尾端部1~3m的地方。當皮帶跑偏時,皮帶邊緣壓向檔輪,迫使檔輪偏轉,使限位開關動作。為減少檔輪與皮帶的摩擦,檔輪的本體是由軸承制作的。 當發生輕微跑偏事故時(15°),兩級跑偏開關的第一組觸點動作,發出事故預告信號。 當發生嚴重跑偏事故時(30°),兩級跑偏開關的第二組觸點動作,可使輸送機自動停車。,殼體為鑄鋁/不銹鋼制造,表面采用靜電噴涂技術處理,適宜在惡劣環境下使用。
卓信傳感科技有限公司是一家主要從事生產接近開關、光電開關、霍爾元件、兩級跑偏開關、雙向拉繩開關、速度檢測器、皮帶打滑開關、阻旋料位檢測器、皮帶縱向撕裂開關、礦用磁性井筒開關、傾斜開關,溜槽堵塞檢測器、聲光報警器、限位開關、行程開關、電梯稱重傳感器, 兩級跑偏開關安裝和調整 1.跑偏開關設在輸送帶兩側,立輥應與輸送帶邊平面垂直,并使輸送帶兩邊位于立輥高度1/3處。 2.跑偏開關立輥與輸送帶正常位置的間距宜為50~100mm。 3.跑偏開關數量應根據輸送機長度、類型及布置情況進行確定。兩級跑偏開關一般應在輸送機頭部、尾部、凸弧段、凹弧段和在輸送機中間位置進行設置。(注:當輸送機較長時,在輸送機中間位置可每隔30~35米設1對) 4.跑偏開關應通過安裝支架與輸送機中間架連接,開關支架應在輸送機安裝完成后與輸送機機架焊接,跑偏開關與跑偏開關支架用螺栓固定。,防爆電磁閥線圈、齒輪傳感器、耐高溫?zé)o源反饋傳感器、冷熱金屬檢測器傳感器、速度旋轉監測傳感器,速度傳感器、接近傳感器、光電傳感器、無觸點磁性開關、防爆磁性接近開關、皮帶輸送裝置控制柜,等工控電器。歡迎各位來電咨詢恰談。
