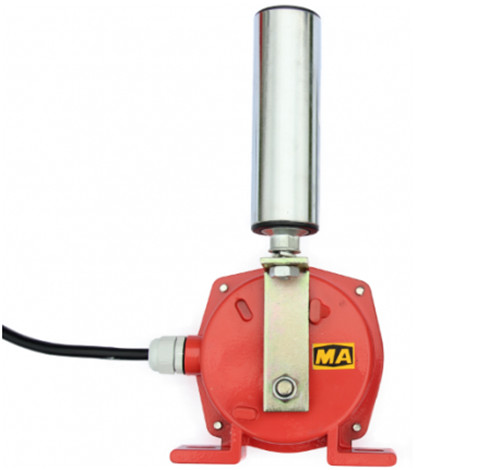

產品名稱:DIPTHP-20-35兩級跑偏開關工作原理
產品型號:DIPTHP-20-35
所屬類別:兩級跑偏開關 > 跑偏開關
發布時間:2018-11-02
已獲點擊:108
詳細說明
DIPTHP-20-35兩級跑偏開關工作原理
產品介紹:兩級跑偏開關主要應用在冶金、電力、煤巖、礦山及化工等行業的輸送系統中,是輸送機自動化控制不可缺少的傳感元件,本產品可用于輸送機膠帶跑偏的檢測,防止由于膠帶跑偏而造成物料溢出等故障。本產品選用鋁壓鑄處殼具有防水、防灰、防震等優點, 兩級跑偏開關安裝和調整 1.跑偏開關設在輸送帶兩側,立輥應與輸送帶邊平面垂直,并使輸送帶兩邊位于立輥高度1/3處。 2.跑偏開關立輥與輸送帶正常位置的間距宜為50~100mm。 3.跑偏開關數量應根據輸送機長度、類型及布置情況進行確定。兩級跑偏開關一般應在輸送機頭部、尾部、凸弧段、凹弧段和在輸送機中間位置進行設置。(注:當輸送機較長時,在輸送機中間位置可每隔30~35米設1對) 4.跑偏開關應通過安裝支架與輸送機中間架連接,開關支架應在輸送機安裝完成后與輸送機機架焊接,跑偏開關與跑偏開關支架用螺栓固定。,安裝方便、開關性能可靠,輸送機在運行中,當皮帶跑偏且與開關立輥接觸時,立輥自轉,若跑偏量繼續加大,則擠壓立輥發生偏移。一級開關信號用于報警,如果將此信號與跑調整裝置相接,即可實現不停機狀態下的跑偏自動調整。二級兩級跑偏開關信號用于停機,將此信號接至控制線路中,即可實現重度跑偏狀態下的自動停機。當故障排除后,膠帶離開立輥正常運轉時,立輥可自動復位。,在輸送機膠帶中得到廣泛應用。
用途:兩級跑偏保護功能,一級跑偏做警示信號可接入自動調整裝置,用于校正膠帶的偏離和扭曲。二級跑偏做停機信號,將其接至控制線路中,即可實現停機。
跑偏開關(Belt Sway Switches)又稱防偏開關。是用于檢測帶式輸送機輸送帶跑偏量的產品,對于輸送帶在出現跑偏的情況下起到自動警示和停機的一種安全保護裝置。
結構特點:
1.本產品采用鋁合金鑄造殼體、強度高、重量輕。
2.外殼防護等級達到IP65,可在惡劣環境下長期工作。
3.本產品動作靈敏、穩定性高、性能可靠。
DIPTHP-20-35兩級跑偏開關工作原理
當運行中的膠帶發生跑偏現象時,膠帶邊緣帶動立棍旋轉并擠壓使之傾斜,若立棍傾斜角度大于一級動作角度時,開關發出一組開關信號,如立棍繼續傾斜大于二級動作角度時則輸出另一組開關信號。兩組開關信號可分別用于告警或停機,膠帶機復位正常運行后,安裝說明 1、兩級跑偏開關底座兩邊各有Ф12mm孔,在皮帶機旁角鐵架鉆Ф12mm孔,用M10×30mm螺絲緊固跑偏開關。 2、安裝跑偏開關應選擇輸送裝置易出現跑偏的位置處安裝,參考應用單位工藝要求,同時要考慮皮帶與擋輪的有效間距和推力,建議皮帶與檔輪間的安裝距離為120-160mm。 3、安裝距離:建議每50米安裝一對跑偏開關。 4、跑偏開關出廠時配有長度0.5米四芯橡套電纜,芯線上配有1、2、3、4線號,其中1、2為常開接點是一級報警信號,3、4為常閉接點是二級停機信號。,立棍自動復位。DIPTHP-10-45兩級跑偏開關安裝指導
安裝調整
1.將跑偏開關固定在支架上,然后安裝在膠帶機上。
2.立輥線與膠帶平面垂直,邊緣距離為L=50~100mm(殼體安裝孔可移位。)
3.立輥下端1/3處。
4.每100m膠帶可安裝跑偏開關3對(6臺)。
DIPTHP-12-30兩級跑偏開關產品安裝使用注意事項
1.產品外殼設有接地端子,用戶在安裝使用時必須可靠接地。
2.安裝現場應不存在對鋁合金有腐蝕作用的有du氣體。
3.產品的維修必須在安全場所進行,或當現場確認無可燃性粉塵存在時方可進行。
4.本拉繩開關外殼必須保持清潔,粉塵堆積厚度不大于3mm。
防爆跑偏開關型號
EXKPT1-20-35 ,EXHFKPT1-12-30
EXKPT1-20-35-X、DIPTHP-12-30
DIPTHP-20-35、DIPTHP-10-45
技術參數
工作電壓:24~380V(無源開關量)
絕緣電阻:>500MΩ
輸出信號:無源開關量信號
環境溫度:-20℃~+60℃
環境濕度:<90%
重 量:1.5Kg
防護等級:IP65
復位方式:自動復位
