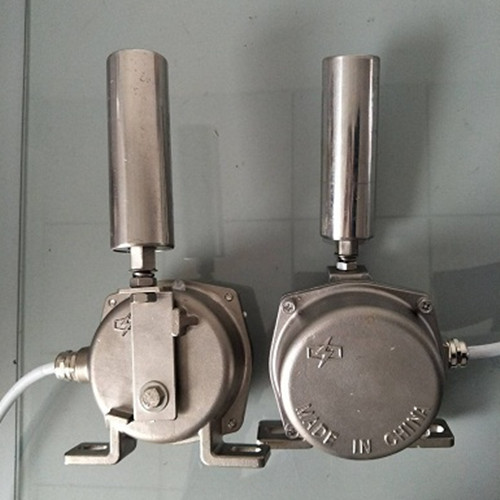

產品名稱:輸煤皮帶跑偏開關HQDQ-BXGPP 67GX
產品型號:HQDQ-BXGPP 67GX
所屬類別:兩級跑偏開關 > 跑偏開關
發布時間:2019-01-02
已獲點擊:130
詳細說明
輸煤皮帶跑偏開關HQDQ-BXGPP 67GX
產品介紹:兩級跑偏開關主要應用在冶金、電力、煤巖、礦山及化工等行業的輸送系統中,是輸送機自動化控制不可缺少的傳感元件,本產品可用于輸送機膠帶跑偏的檢測,防止由于膠帶跑偏而造成物料溢出等故障。
輸煤皮帶跑偏開關HQDQ-BXGPP 67GX結構特點:
1.本產品采用不銹鋼鑄造殼體、強度高、重量輕。
2.外殼防護等級達到IP65,可在惡劣環境下長期工作。
3.本產品動作靈敏、穩定性高、性能可靠。
輸煤皮帶跑偏開關HQDQ-BXGPP/67GX批發價
卓信電氣跑偏開關型號
JPK1S、HQP-FN986D/LH
HKPP12-30、XLPP-II
HQDQ-BXGPP/67GX、CLW-DR-LJ
工作原理
當運行中的膠帶發生跑偏現象時,膠帶邊緣帶動立棍旋轉并擠壓使之傾斜,使用與安裝:防偏開關可固定在輸送機縱梁頂部或底部,動作桿距皮帶邊緣約25mm。通常安裝在皮帶兩側距頭部或尾部0.3-2米的地方。當皮帶跑偏時,迫使動作桿偏離,觸動報警開關。兩級跑偏開關如果繼續偏離,觸動別一組開關,輸送機就會保護性停機。,若立棍傾斜角度大于一級動作角度時,開關發出一組開關信號,如立棍繼續傾斜大于二級動作角度時則輸出另一組開關信號。兩組開關信號可分別用于告警或停機,膠帶機復位正常運行后,立棍自動復位。
安裝調整
1.將跑偏開關固定在支架上,然后安裝在膠帶機上。
2.立輥線與膠帶平面垂直,
兩級跑偏開關工作原理
兩級跑偏開關安裝在皮帶輸送機兩側、距離皮帶機首尾端部1~3m的地方。當皮帶跑偏時,皮帶邊緣壓向檔輪,迫使檔輪偏轉,使限位開關動作。為減少檔輪與皮帶的摩擦,檔輪的本體是由軸承制作的。
當發生輕微跑偏事故時(15°),兩級跑偏開關的第一組觸點動作,發出事故預告信號。
當發生嚴重跑偏事故時(30°),兩級跑偏開關的第二組觸點動作,可使輸送機自動停車。,邊緣距離為L=50~100mm(殼體安裝孔可移位。)
3.立輥下端1/3處。
4.每100m膠帶可安裝跑偏開關3對(6臺)。
