跑偏開關
電廠專用跑偏開關XTD-GR-STi30A水泥廠跑偏開關供應
產品簡介
產品名稱: 電廠專用跑偏開關XTD-GR-STi30A 產品型號:XTD-GR-STi30A 所屬類別:兩級跑偏開關 > 跑偏開關 發布時間:2019-03-12 已獲點擊:82 詳細說明 電廠專用跑偏開關XTD-GR-STi30A 兩級跑開關
訂購熱線:0537-2839666
產品介紹

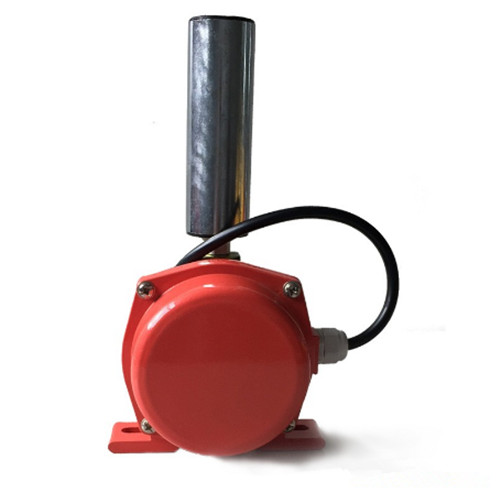

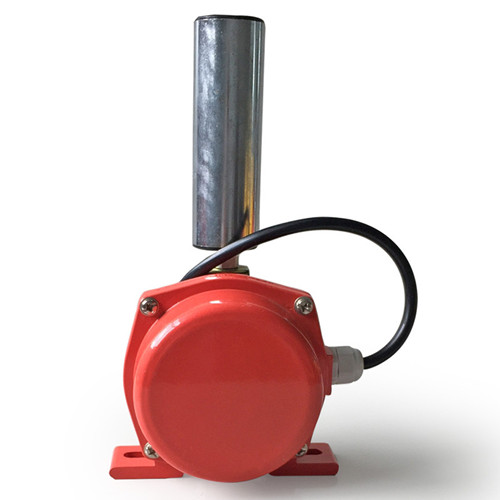

電廠專用跑偏開關XTD-GR-STi30A





產品名稱:電廠專用跑偏開關XTD-GR-STi30A

產品型號:XTD-GR-STi30A

所屬類別:兩級跑偏開關 > 跑偏開關

電廠專用跑偏開關XTD-GR-STi30A

兩級跑開關主要用于檢測帶式輸送運行中的跑偏現象, 兩級跑偏開關安裝和調整 1.跑偏開關設在輸送帶兩側,立輥應與輸送帶邊平面垂直,并使輸送帶兩邊位于立輥高度1/3處。 2.跑偏開關立輥與輸送帶正常位置的間距宜為50~100mm。 3.跑偏開關數量應根據輸送機長度、類型及布置情況進行確定。兩級跑偏開關一般應在輸送機頭部、尾部、凸弧段、凹弧段和在輸送機中間位置進行設置。(注:當輸送機較長時,在輸送機中間位置可每隔30~35米設1對) 4.跑偏開關應通過安裝支架與輸送機中間架連接,開關支架應在輸送機安裝完成后與輸送機機架焊接,跑偏開關與跑偏開關支架用螺栓固定。,按膠帶實際跑偏量輸出報警或停機信號,可有效的防止膠帶跑偏開關而產生的事故,是一種保護裝置。

技術規格

1.接點容量: 2個SPDT 400VAC 10A
2.動作角度:20°
3.纜繩動作張力:49±10N (5±1kgf)
4.側面滾輪傾斜角度:≤75°
5.防護等級: IP65
6.環境溫度: -20℃~+80℃
7.電纜入口: M20×1.5
8.電纜規格: 6~12 mm






電廠專用跑偏開關XTD-GR-STi30A 皮帶輸送保護裝置

工作原理 當膠帶運輸機現場發生緊急事故時,可拉動系于擺臂上的鋼絲繩,本系列跑偏開關具有兩級動作功能。一級動作用于報警,二級動作用于自動停機。膠帶機在運行中,當膠帶跑偏且與本開關立輥接觸時,立輥?zhàn)赞D(zhuǎn),若跑偏量繼續加大,則擠壓立輥發生偏移。 當立輥偏轉角度超過12°時,一級開關動作,輸出(報警信號)。 當立輥偏轉角度超過30°時,二級開關動作,輸出(停機信號)。 一級開關信號用于報警,如果將此信號與跑調整裝置相接,即可實現不停機狀態下的跑偏自動調整。 二級開關信號用于停機,將此信號接至控制線路中,即可實現重度跑偏狀態下的自動停機。 當故障排除后,膠帶離開立輥正常運轉時,立輥可自動復位。 兩級跑偏開關為了適應戶外條件下長期使用,本產品均采用整體密封,內部金屬零件進行鍍鋅純化處理,外部零件除殼體外均做多層光亮鍍鉻,殼體為鑄鋁制造,表面采用靜電噴涂技術處理,適宜在惡劣環境下使用。 兩級跑偏開關采用鋁合金精密壓鑄殼體、強度高、重量輕; 外殼防護等級達IP65, 密封性好,防水、防塵,可在惡劣環境中長期工作; 觸點容量大、動作靈敏、可靠,使擺臂旋轉而帶動機內凸輪并感應微動開關,發出停機信號。

結構特點:

1.本產品采用鋁合金鑄造殼體、強度高、重量輕。
2.外殼防護等級達到IP65,可在惡劣環境下長期工作。
3.本產品動作靈敏、穩定性高、性能可靠。






安裝調整
1.將跑偏開關固定在支架上,然后安裝在膠帶機上。
2.立輥線與膠帶平面垂直,兩級跑偏開關適用范圍   兩級跑偏開關用于常規皮帶輸送機:地下、索道支撐皮帶輸送機:輪船裝卸系統;堆垛/取料輸送機;傾斜和梭式輸送機;起重機、挖掘機,起重臂限位:裙邊給料機/輸送機:重型極限開關檢測膠帶的跑偏量,是實現膠帶機控制的自動報警和停機的保護裝置。兩級跑偏開關廣泛用于冶金、煤炭、水泥建材、采礦、電力、港埠、冶金、化工等領域的各種帶式輸送設備。,邊緣距離為L=50~100mm(殼體安裝孔可移位。)
3.立輥下端1/3處。
4.每100m膠帶可安裝跑偏開關3對(6臺)

安裝示意圖如下:






售后服務承諾:

1、服務宗旨:快速、果斷、準確、周到、徹底

2、服務目標:服務質量贏得用戶滿意

3、服務效率:保修期內或保修期外如設備出現故障,供方在接到通知后,與技術員協商或返廠維修。
