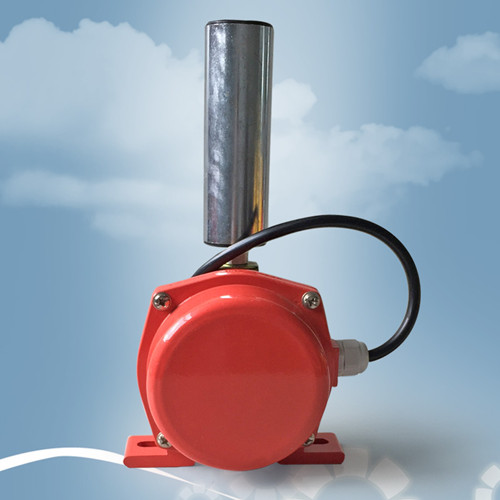

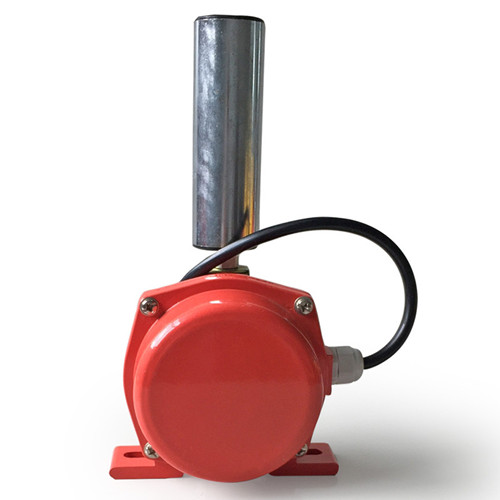

產品名稱:現貨供應JHFP-20-3兩級跑偏開關
產品型號:JHFP-20-35
發布時間:2019-04-17
已獲點擊:70
詳細說明
現貨供應JHFP-20-35兩級跑偏開關
兩級跑偏開關型號
JHFP-12-30,JHFP-10-45
JHFP-20-35, 兩級跑偏開關安裝和調整 1.跑偏開關設在輸送帶兩側,立輥應與輸送帶邊平面垂直,并使輸送帶兩邊位于立輥高度1/3處。 2.跑偏開關立輥與輸送帶正常位置的間距宜為50~100mm。 3.跑偏開關數量應根據輸送機長度、類型及布置情況進行確定。兩級跑偏開關一般應在輸送機頭部、尾部、凸弧段、凹弧段和在輸送機中間位置進行設置。(注:當輸送機較長時,在輸送機中間位置可每隔30~35米設1對) 4.跑偏開關應通過安裝支架與輸送機中間架連接,開關支架應在輸送機安裝完成后與輸送機機架焊接,跑偏開關與跑偏開關支架用螺栓固定。,XTD-PK
XTD-SH,XTD-SJ
XTD-SL,YHPK-I
YHPK-II,YHFPK-I
YHFPK-II
兩級跑偏開關是實現自動報警和停機,本系列跑偏開關具有兩級動作功能。一級動作用于報警,二級動作用于自動停機。膠帶機在運行中,當膠帶跑偏且與本開關立輥接觸時,立輥自轉,若跑偏量繼續加大,則擠壓立輥發生偏移。
當立輥偏轉角度超過12°時,一級開關動作,輸出(報警信號)。
當立輥偏轉角度超過30°時,二級開關動作,輸出(停機信號)。
一級開關信號用于報警,如果將此信號與跑調整裝置相接,即可實現不停機狀態下的跑偏自動調整。
二級開關信號用于停機,將此信號接至控制線路中,即可實現重度跑偏狀態下的自動停機。
當故障排除后,膠帶離開立輥正常運轉時,立輥可自動復位。
兩級跑偏開關為了適應戶外條件下長期使用,本產品均采用整體密封,內部金屬零件進行鍍鋅純化處理,外部零件除殼體外均做多層光亮鍍鉻,殼體為鑄鋁制造,表面采用靜電噴涂技術處理,適宜在惡劣環境下使用。
兩級跑偏開關采用鋁合金精密壓鑄殼體、強度高、重量輕;
外殼防護等級達IP65, 密封性好,防水、防塵,可在惡劣環境中長期工作;
觸點容量大、動作靈敏、可靠,避免昂貴的輸送皮帶受損壞及因皮帶扭曲造成的物料散落等事故。此開關安裝方便,DDP-LJ2兩級跑偏開關適用于皮帶輸送機,能使皮帶輸送機在皮帶跑偏將導致嚴重掛邊磨損甚至發生撕裂事故前就發出報警信號以及進一步的自動停車。
能及時有效的保護設備安全、避免事故擴大化,達到保障生產、保護設備的目的。另外由于信號可發送至控制系統,方便實現工廠自動化控制,因此又可達到減員增效,集中控制,利于生產與調度的目的。,運行可靠,是帶式輸送機必備的保護裝置之一。
一、結構特點:
●通用的安裝設計可使跑偏檢測裝置隨意安裝在輸送機縱梁頂部或底部位置;
●封閉、防腐、堅固的鑄鋁外殼,防護標準IP65,可在惡劣環境長期工作;
●不需要在拆除動作桿下,即可拆掉蓋板進行維修;
●進口動作桿軸承,可長時在轉速4000轉/分下運作;
●動作角度12°時報警觸點動作,動作角度30°時,即為停機信號輸出
二、使用與安裝:
防偏開關可固定在輸送機縱梁頂部或底部,動作桿距皮帶邊緣約25mm。通常安裝在皮帶兩側距頭部或尾部滾筒0.3—2米的地方。當皮帶跑偏時,迫使動作桿偏離,觸動報警開關。如果繼續偏離,觸動別一組開關,輸送機就會保護停機。
三、技術參數:
開關觸點容量 AC380V 5A
動作角度 一級角度12° 報警信號,二級角度30° 停機信號;
防護等級 IP65
外殼 鑄鋁
重量 3
四、應用范圍:
⊙常規皮帶輸送機
⊙地下、索道支撐皮帶輸送機
⊙輪船裝卸系統
⊙堆垛、取料輸送機
⊙傾斜和梭式輸送機
⊙起重機/挖掘機起重臂限位
⊙裙邊給料機/輸送機
⊙重開極限開關
五、特殊選件:
●不銹鋼蓋板螺絲
●不銹鋼動作桿及不銹鋼立錕
●可選配安裝支架
●可增加開關觸點個數
六、接線方式:
本機出廠時配備接線圖,用戶可按照說明進行接線。
JHFP-20-35、XTD-PK兩級跑偏開關
