產品名稱:廠家直供JYB/PK兩級跑偏開關
產品型號:JYB/PK
所屬類別:兩級跑偏開關 > 跑偏開關
發布時間:2019-04-16
已獲點擊:68
詳細說明

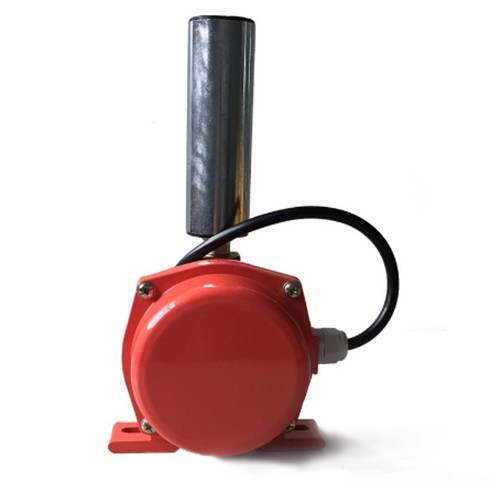

廠家直供JYB/PK兩級跑偏開關
雙向拉繩開關、兩級跑偏開關、皮帶機輸送保護、安全拉繩開關,皮帶跑偏開關
兩級跑偏開關
HFKPT1-12-30、HFKPT1-20-35、
XLPP-12-30、XLPP-20-45、
DPK-12-30、DPK-20-35、
DPK-10-45、JYB/PK
跑偏開關
跑偏開關(Belt Sway Switches)又稱防偏開關。是用于檢測帶式輸送機輸送帶跑偏量的產品,對于輸送帶在出現跑偏的情況下起到自動報警和停機的一種安全保護裝置。
簡介
跑偏開關有兩級角度,一般常用的是:一級角度為:10、12、20.二級角度為:30、35、45.
基本原理
當輸送帶運行中出現跑偏時,本系列跑偏開關具有兩級動作功能。一級動作用于報警,二級動作用于自動停機。膠帶機在運行中,當膠帶跑偏且與本開關立輥接觸時,立輥?zhàn)赞D(zhuǎn),若跑偏量繼續加大,則擠壓立輥發生偏移。 當立輥偏轉角度超過12°時,一級開關動作,輸出(報警信號)。 當立輥偏轉角度超過30°時,二級開關動作,輸出(停機信號)。 一級開關信號用于報警,如果將此信號與跑調整裝置相接,即可實現不停機狀態下的跑偏自動調整。 二級開關信號用于停機,將此信號接至控制線路中,即可實現重度跑偏狀態下的自動停機。 當故障排除后,膠帶離開立輥正常運轉時,立輥可自動復位。 兩級跑偏開關為了適應戶外條件下長期使用,本產品均采用整體密封,內部金屬零件進行鍍鋅純化處理,外部零件除殼體外均做多層光亮鍍鉻,殼體為鑄鋁制造,表面采用靜電噴涂技術處理,適宜在惡劣環境下使用。 兩級跑偏開關采用鋁合金精密壓鑄殼體、強度高、重量輕; 外殼防護等級達IP65, 密封性好,防水、防塵,可在惡劣環境中長期工作; 觸點容量大、動作靈敏、可靠,輸送帶觸碰開關立輥并使立輥偏轉,當立輥偏轉角度達到1級開關角度時,開關發出報警信號。當輸送帶跑偏嚴重,達到2級開關角度時,開關發出停機信號,安裝說明 1、兩級跑偏開關底座兩邊各有Ф12mm孔,在皮帶機旁角鐵架鉆Ф12mm孔,用M10×30mm螺絲緊固跑偏開關。 2、安裝跑偏開關應選擇輸送裝置易出現跑偏的位置處安裝,參考應用單位工藝要求,同時要考慮皮帶與擋輪的有效間距和推力,建議皮帶與檔輪間的安裝距離為120-160mm。 3、安裝距離:建議每50米安裝一對跑偏開關。 4、跑偏開關出廠時配有長度0.5米四芯橡套電纜,芯線上配有1、2、3、4線號,其中1、2為常開接點是一級報警信號,3、4為常閉接點是二級停機信號。,實現輸送帶跑偏故障自動停機。當跑偏故障排除后,膠帶機正常運轉時,開關立輥可自動復位,回到初始狀態。
安裝和調整
1.跑偏開關設在輸送帶兩側,立輥應與輸送帶邊平面垂直,使用與安裝:防偏開關可固定在輸送機縱梁頂部或底部,動作桿距皮帶邊緣約25mm。通常安裝在皮帶兩側距頭部或尾部0.3-2米的地方。當皮帶跑偏時,迫使動作桿偏離,觸動報警開關。兩級跑偏開關如果繼續偏離,觸動別一組開關,輸送機就會保護性停機。,并使輸送帶兩邊位于立輥高度1/3處。
2.跑偏開關立輥與輸送帶正常位置的間距宜為50~100mm。
3.跑偏開關數量應根據輸送機長度、類型及布置情況進行確定。一般應在輸送機頭部、尾部、凸弧段、凹弧段和在輸送機中間位置進行設置。(注:當輸送機較長時,在輸送機中間位置可每隔30~35米設1對)
4.跑偏開關應通過安裝支架與輸送機中間架連接,開關支架應在輸送機安裝完成后與輸送機機架焊接,跑偏開關與跑偏開關支架用螺栓固定。
適用范圍
兩級跑偏開關用于常規皮帶輸送機:地下、索道支撐皮帶輸送機:輪船裝卸系統;堆垛/取料輸送機;傾斜和梭式輸送機;起重機、挖掘機,起重臂限位:裙邊給料機/輸送機:重型極限開關檢測膠帶的跑偏量,是實現膠帶機控制的自動報警和停機的保護裝置。廣泛用于冶金、煤炭、水泥建材、采礦、電力、港埠、冶金、化工等領域的各種帶式輸送設備。
跑偏開關的分類
跑偏開關有普通型的、接線腔型、地址編碼的。
普通型的就是以上所說兩級跑偏開關;
接線腔型跑偏開關是在普通型跑偏開關的基礎上自帶一個防水接線腔,現場控制電纜可直接接入接線腔,杜絕電纜接頭受潮、虛連造成的故障。
地址編碼型跑偏開關是在普通跑偏開關的基礎上融合了XLline現場總線技術,實現了地址編碼功能。適用于較長帶式輸送機作為遠程監測現場設備的運行情況,解決了工人尋找故障點所帶來的不便。
地址編碼型兩級跑偏開關與綜合保護儀(網關)通過XLline現場總線方式連接,支持128個地址,且同一地址可多個開關同時使用,其特點是只需一條兩芯電纜即可同時完成數據傳輸且無需電源供電。
XLline現場總線終可實現與各大廠家PLC和計算機接口靈活鏈接。
技術指標
1. 額定電壓:AC380V
2.額定電流:5A
3. 觸點數量:二組獨立的常開、常閉接點
4.外殼防護級別:DT型塵密外殼,防護等級IP67
5.周圍環境溫度:-25~80℃
6.開關能在頻率為10-60Hz,振幅為0.75mm(10g)的振動條件下工作
7.外形尺寸:殼體L×W×H(mm)190×135×100。
8.操作力:5~7㎏
雙向拉繩開關、兩級跑偏開關、皮帶機輸送保護、安全拉繩開關,皮帶跑偏開關

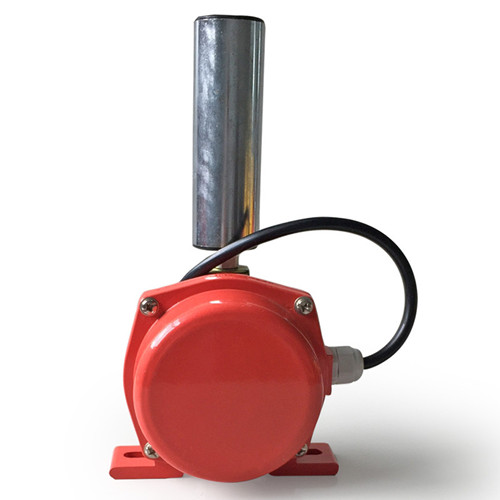

HFKPT1-12-30、HFKPT1-20-35兩級跑偏開關

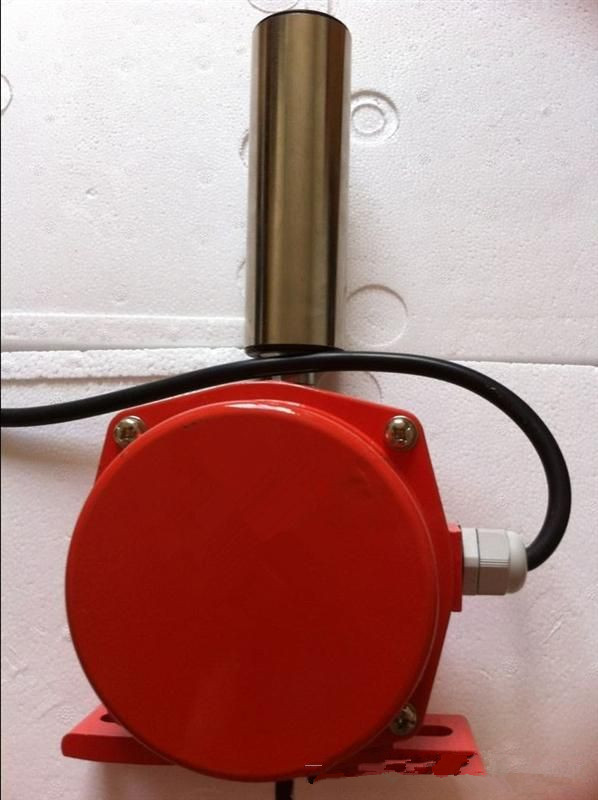

JYB/PK-12-30皮帶跑偏開關
