產品名稱:卓信電氣方形跑偏開關ROS-2D-3-NPFM
產品型號:ROS-2D-3-NPFM
所屬類別:兩級跑偏開關 > 跑偏開關

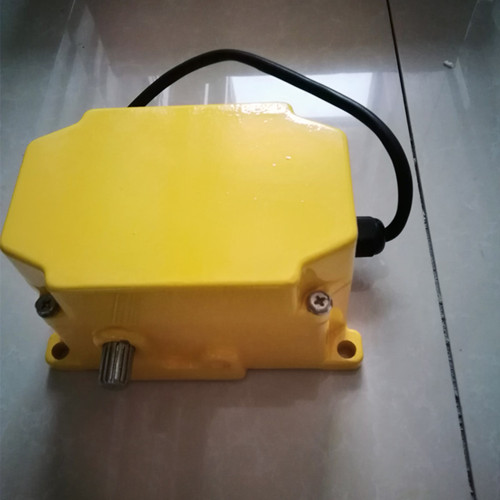

四川卓信電氣方形跑偏開關ROS-2D-3-NPFM
兩級跑偏開關主要應用在冶金、電力、煤巖、礦山及化工等行業的輸送系統中,是輸送機自動化控制不可缺少的傳感元件,本產品可用于輸送機膠帶跑偏的檢測,防止由于膠帶跑偏而造成物料溢出等故障。
技術規格
·開關觸點額定值:2個SPDT,兩級跑偏開關通用的安裝設計可使跑偏檢測裝置隨意安裝在輸送機縱梁頂部或底部位置;封閉、防腐、堅固的鑄鋁外殼。防護標準IP65,可在惡劣環境長期工作;兩級跑偏開關不需要在拆除動作桿下,即可拆掉蓋板進行維修;進口動作桿軸承,可長時在轉速4000轉/分下運作;動作角度12°時報警觸點動作,動作角度30°時,即為停機信號輸出。,10A/500V,供報警及停機用
·外殼:鑄鋁防風雨處殼,防護等級NEMA 4
·法向報警角度:在偏離垂直方向22.5°內可調
·作用力:5磅
·導線開孔:3/4”—14NPT

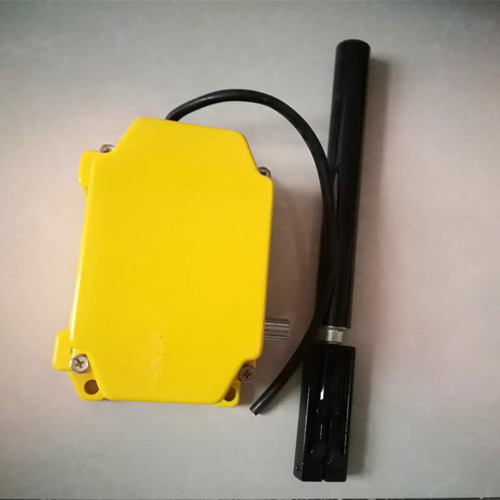

四川卓信電氣方形跑偏開關ROS-2D-3-NPFM
防偏開關用于皮帶跑偏檢測可固定在輸送機縱梁的頂部或底部,通常安裝在皮帶兩端距頭部或尾部滾筒0.3到2米的地方。
皮帶跑偏后,本系列跑偏開關具有兩級動作功能。一級動作用于報警,二級動作用于自動停機。膠帶機在運行中,當膠帶跑偏且與本開關立輥接觸時,立輥?zhàn)赞D(zhuǎn),若跑偏量繼續加大,則擠壓立輥發生偏移。 當立輥偏轉角度超過12°時,一級開關動作,輸出(報警信號)。 當立輥偏轉角度超過30°時,二級開關動作,輸出(停機信號)。 一級開關信號用于報警,如果將此信號與跑調整裝置相接,即可實現不停機狀態下的跑偏自動調整。 二級開關信號用于停機,將此信號接至控制線路中,即可實現重度跑偏狀態下的自動停機。 當故障排除后,膠帶離開立輥正常運轉時,立輥可自動復位。 兩級跑偏開關為了適應戶外條件下長期使用,本產品均采用整體密封,內部金屬零件進行鍍鋅純化處理,外部零件除殼體外均做多層光亮鍍鉻,殼體為鑄鋁制造,表面采用靜電噴涂技術處理,適宜在惡劣環境下使用。 兩級跑偏開關采用鋁合金精密壓鑄殼體、強度高、重量輕; 外殼防護等級達IP65, 密封性好,防水、防塵,可在惡劣環境中長期工作; 觸點容量大、動作靈敏、可靠,迫使動作臂偏離,觸動報警微動開關。如果繼續偏離到停機觸點,觸動另一組觸點,輸送機就會保護性停機。
·通用的安裝設計可使防偏開關隨意安裝在輸送機縱梁頂部或底部
·堅固的鑄鋁外殼,防護標準NEMA4,特殊的環境可選特殊的表面處理
·整體式蓋板易于接線及調整
·不需拆除動作桿就可拆掉蓋板
·動作桿軸承額定轉速5000轉/分,適用皮帶速度可達6.35米/秒
·動作桿法向角調節范圍為22.5°
·法向夾角為10度時報警觸點動作,輸送機在運行中,當皮帶跑偏且與開關立輥接觸時,立輥?zhàn)赞D(zhuǎn),若跑偏量繼續加大,則擠壓立輥發生偏移。一級開關信號用于報警,如果將此信號與跑調整裝置相接,即可實現不停機狀態下的跑偏自動調整。二級兩級跑偏開關信號用于停機,將此信號接至控制線路中,即可實現重度跑偏狀態下的自動停機。當故障排除后,膠帶離開立輥正常運轉時,立輥可自動復位。,法向夾角為之20度時停機觸點動作。
