產品名稱:跑偏開關接線腔型SBNPB-T1-PZN
產品型號:SBNPB-T1/PZN
所屬類別:兩級跑偏開關 > 跑偏開關

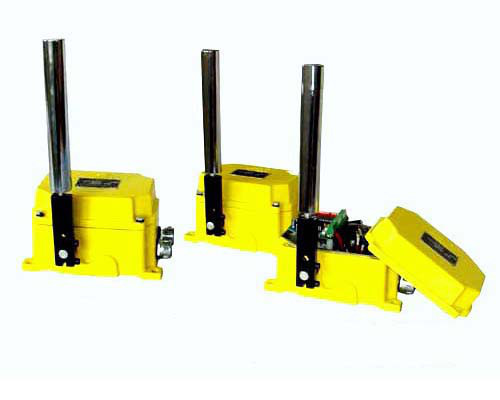

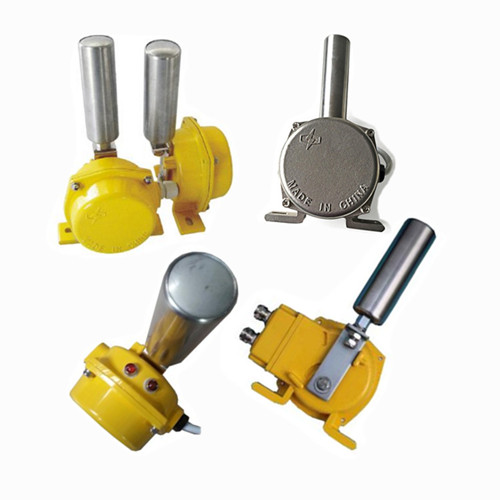

跑偏開關接線腔型SBNPB-T1-PZN
跑偏開關接線腔型SBNPB-T1/PZN配有防水接線腔,方便檢修人員接線;主要用于輸送機膠帶跑偏檢測, 兩級跑偏開關工作原理 兩級跑偏開關安裝在皮帶輸送機兩側、距離皮帶機首尾端部1~3m的地方。當皮帶跑偏時,皮帶邊緣壓向檔輪,迫使檔輪偏轉,使限位開關動作。為減少檔輪與皮帶的摩擦,檔輪的本體是由軸承制作的。 當發生輕微跑偏事故時(15°),兩級跑偏開關的第一組觸點動作,發出事故預告信號。 當發生嚴重跑偏事故時(30°),兩級跑偏開關的第二組觸點動作,可使輸送機自動停車。,防止膠帶跑偏而造成物料溢出等故障。當膠帶發生跑偏時,膠帶邊緣帶動立棍旋轉并擠壓立棍使之傾斜。若立棍傾斜大于一級動作角度時開關便發出一組信號用于警告,若立棍傾斜大于二級動作角度時開關便發出另一組信號用于停機。膠帶機恢復正常運行后,立棍自動復位。
跑偏開關接線腔型SBNPB-T1-PZN技術參數
環境溫度:-30℃~60℃;
相對濕度:不大于85%;
觸點數量:2組開關;
觸點容量:24~380V
AC/DC 電流1:5A;
動作角度:12-30 10-45 25-35 15-45 10-45等;
極限角度:70°
防護等級:IP65;
重量:3.5Kg;
復位方式:自動復位。
接線方式:防水接線腔
跑偏開關接線腔型SBNPB-T1/PZN內部有2個微動開關K1;K2,可根據實際需要連接成常開或常閉合。
接線方式
安裝與使用
1、將兩極跑偏開關固定在支架上,然后焊接在膠帶機架上。
2、將立棍軸線與膠帶片面相垂直,兩級跑偏開關通用的安裝設計可使跑偏檢測裝置隨意安裝在輸送機縱梁頂部或底部位置;封閉、防腐、堅固的鑄鋁外殼。防護標準IP65,可在惡劣環境長期工作;兩級跑偏開關不需要在拆除動作桿下,即可拆掉蓋板進行維修;進口動作桿軸承,可長時在轉速4000轉/分下運作;動作角度12°時報警觸點動作,動作角度30°時,即為停機信號輸出。,安裝說明 1、兩級跑偏開關底座兩邊各有Ф12mm孔,在皮帶機旁角鐵架鉆Ф12mm孔,用M10×30mm螺絲緊固跑偏開關。 2、安裝跑偏開關應選擇輸送裝置易出現跑偏的位置處安裝,參考應用單位工藝要求,同時要考慮皮帶與擋輪的有效間距和推力,建議皮帶與檔輪間的安裝距離為120-160mm。 3、安裝距離:建議每50米安裝一對跑偏開關。 4、跑偏開關出廠時配有長度0.5米四芯橡套電纜,芯線上配有1、2、3、4線號,其中1、2為常開接點是一級報警信號,3、4為常閉接點是二級停機信號。,立棍與膠帶邊緣距離為50mm~100mm
3、膠帶位于立棍下端1/3處。
4、每50m膠帶至少需要安裝一對兩極跑偏開關。
