不銹鋼跑偏開關 發布時間:2019-10-08 已獲點擊:25 詳細說明 不銹鋼跑偏開關HQPK-1638GHK-A" />
產品名稱:不銹鋼跑偏開關HQPK-1638GHK-A304
產品型號:HQPK-1638GHK-A304
不銹鋼跑偏開關HQPK-1638GHK-A304
本機選用優質不銹鋼材質精密壓鑄而成,強度高,確保永不生銹,IP67的防護等級以及整機良好的密封性能,可在浸水狀態下正常工作。其內部接點選用日本歐姆龍公司生產的微動開關,觸點容量大,可直接控制較大容量的交流接觸器,具備兩常開和兩常閉輸出。
技術參數
工作電壓:24~380V(無源開關量)
絕緣電阻:>500MΩ
輸出信號:無源開關量信號
環境溫度:-20℃~+60℃
環境濕度:<90%
重 量:1.5Kg
防護等級:IP65
復位方式:自動復位
響應時間:<2mS
控制觸點容量:3A-5A
動作力:50±10N

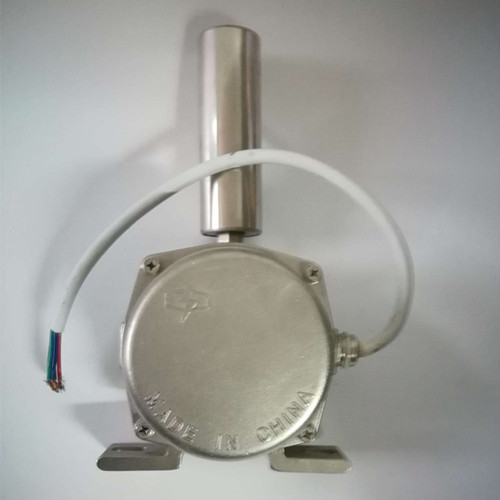

不銹鋼跑偏開關HQPK-1638GHK-A304圖
使用環境與使用安裝:
本機適宜在環境溫度-25℃~+55℃,兩級跑偏開關通用的安裝設計可使跑偏檢測裝置隨意安裝在輸送機縱梁頂部或底部位置;封閉、防腐、堅固的鑄鋁外殼。防護標準IP65,可在惡劣環境長期工作;兩級跑偏開關不需要在拆除動作桿下,即可拆掉蓋板進行維修;進口動作桿軸承,可長時在轉速4000轉/分下運作;動作角度12°時報警觸點動作,動作角度30°時,即為停機信號輸出。,相對濕度不大于85%環境下保持正常工作。 可在酸、堿、鹽性區域工作,開關應對稱平衡安裝在皮帶機架兩側的固定支架上,立輥軸上與膠帶平面相垂,立輥與膠帶邊緣距離為L=50-100mm較適宜, 兩級跑偏開關安裝和調整 1.跑偏開關設在輸送帶兩側,立輥應與輸送帶邊平面垂直,并使輸送帶兩邊位于立輥高度1/3處。 2.跑偏開關立輥與輸送帶正常位置的間距宜為50~100mm。 3.跑偏開關數量應根據輸送機長度、類型及布置情況進行確定。兩級跑偏開關一般應在輸送機頭部、尾部、凸弧段、凹弧段和在輸送機中間位置進行設置。(注:當輸送機較長時,在輸送機中間位置可每隔30~35米設1對) 4.跑偏開關應通過安裝支架與輸送機中間架連接,開關支架應在輸送機安裝完成后與輸送機機架焊接,跑偏開關與跑偏開關支架用螺栓固定。,膠帶位于立輥下端1/3處,每100米膠帶可安裝跑偏開關3對(6臺)。
工作原理
當運行中的膠帶發生跑偏現象時,膠帶邊緣帶動立棍旋轉并擠壓使之傾斜,若立棍傾斜角度大于一級動作角度時,開關發出一組開關信號, 兩級跑偏開關工作原理 兩級跑偏開關安裝在皮帶輸送機兩側、距離皮帶機首尾端部1~3m的地方。當皮帶跑偏時,皮帶邊緣壓向檔輪,迫使檔輪偏轉,使限位開關動作。為減少檔輪與皮帶的摩擦,檔輪的本體是由軸承制作的。 當發生輕微跑偏事故時(15°),兩級跑偏開關的第一組觸點動作,發出事故預告信號。 當發生嚴重跑偏事故時(30°),兩級跑偏開關的第二組觸點動作,可使輸送機自動停車。,如立棍繼續傾斜大于二級動作角度時則輸出另一組開關信號。兩組開關信號可分別用于告警或停機,膠帶機復位正常運行后,立棍自動復位。

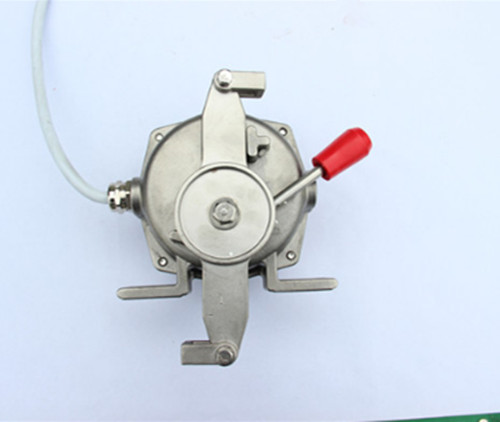

防爆雙向拉繩開關SPS-2-F
