產品名稱:卓信電氣XDT-F1230T兩級跑偏開關
產品型號:XDT-F1230T
所屬類別:兩級跑偏開關 > 跑偏開關

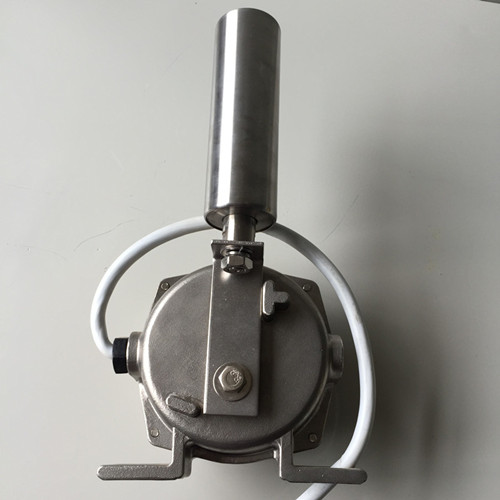

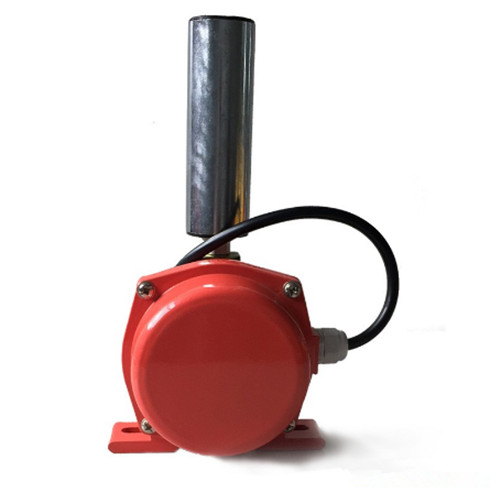

卓信電氣XDT-F1230T兩級跑偏開關
兩級跑開關主要用于檢測帶式輸送運行中的跑偏現象,按膠帶實際跑偏量輸出報警或停機信號,可有效的防止膠帶跑偏開關而產生的事故,是一種保護裝置。
兩級跑偏開關是輸送帶自動化中不可缺少的產品??梢杂糜诘叵?、索道支撐皮帶輸送機;輪船裝卸系統;堆垛/取料輸送機;傾斜和梭式輸送機;起重機、挖掘機,起重臂限位;裙邊給料機/輸送機;重型極限開關檢測膠帶的跑偏量,是實現膠帶機控制的目的自動報警和停機的報警裝置。
卓信電氣XDT-F1230T兩級跑偏開關特點
結構簡單實用、性能穩定可靠
防塵、防震、防潮
體積小、重量輕、壽命長
安裝方便,免維護
輸出信號既可與現場設備聯鎖使用,也可送達微機控制系統
電源適應性廣:24~380V
安裝說明
1、兩級跑偏開關XDT-B-12GH底座兩邊各有Ф12mm孔,在皮帶機旁角鐵架鉆Ф12mm孔,用M10×30mm螺絲緊固跑偏開關。
2、安裝跑偏開關應選擇輸送裝置易出現跑偏的位置處安裝, 兩級跑偏開關安裝和調整 1.跑偏開關設在輸送帶兩側,立輥應與輸送帶邊平面垂直,并使輸送帶兩邊位于立輥高度1/3處。 2.跑偏開關立輥與輸送帶正常位置的間距宜為50~100mm。 3.跑偏開關數量應根據輸送機長度、類型及布置情況進行確定。兩級跑偏開關一般應在輸送機頭部、尾部、凸弧段、凹弧段和在輸送機中間位置進行設置。(注:當輸送機較長時,在輸送機中間位置可每隔30~35米設1對) 4.跑偏開關應通過安裝支架與輸送機中間架連接,開關支架應在輸送機安裝完成后與輸送機機架焊接,跑偏開關與跑偏開關支架用螺栓固定。,參考應用單位工藝要求,同時要考慮皮帶與擋輪的有效間距和推力,建議皮帶與檔輪間的安裝距離為120-160mm。
3、安裝距離:建議每50米安裝一對跑偏開關。
4、跑偏開關出廠時配有長度0.5米四芯橡套電纜,芯線上配有1、2、3、4線號,其中1、2為常開接點是一級報警信號,3、4為常閉接點是二級停機信號。
注意事項
1、跑偏開關檔輪與皮帶保持垂直。
2、建議跑偏開關擋輪與皮帶邊緣距離保持120-160mm。
3、跑偏開關底座固定牢固。
訂貨須知
1、選配件:安裝支架。
選卓信跑偏開關的優點:
1.跑偏開關殼體采用國標鋁鋅壓鑄而成,整體鋁凈重1.5 斤
2. 微動開關壽命達 45 萬次~ 50萬次,復合銀層達到50%,卓信電氣公司用心做質量,兩級跑偏開關適用范圍 兩級跑偏開關用于常規皮帶輸送機:地下、索道支撐皮帶輸送機:輪船裝卸系統;堆垛/取料輸送機;傾斜和梭式輸送機;起重機、挖掘機,起重臂限位:裙邊給料機/輸送機:重型極限開關檢測膠帶的跑偏量,是實現膠帶機控制的自動報警和停機的保護裝置。兩級跑偏開關廣泛用于冶金、煤炭、水泥建材、采礦、電力、港埠、冶金、化工等領域的各種帶式輸送設備。,讓你用的更放心.開關已經測試,在 220V 15A的電流通過每分種 15次閉合。壽命長達 45 萬次~ 50萬次
3. 卓信采用銅管技術。讓產品使用壽命更長久,使用與安裝:防偏開關可固定在輸送機縱梁頂部或底部,動作桿距皮帶邊緣約25mm。通常安裝在皮帶兩側距頭部或尾部0.3-2米的地方。當皮帶跑偏時,迫使動作桿偏離,觸動報警開關。兩級跑偏開關如果繼續偏離,觸動別一組開關,輸送機就會保護性停機。,不會出現過時間卡死狀態(大部分廠家這塊已經省掉了,開關過段時間會出現卡死狀態。)
4. 卓信里面的鐵件產品全部鍍銅鎳連彈簧也是。讓你的壽命更長久.(大部分同行都是鍍鋅。低價處理鐵件注意會生銹哦)
5. 卓信外包裝采用優質紙箱。不會出現到了目的地整體散掉。讓整個產品看起來更正規大氣。
