緊急拉線開關ZS75S10/1SV基于礦山，采石，林業，發電等運輸機械設備的嚴格要求，使用緊急拉線開關越來越重要。與緊急按鈕開關相比，緊急拉線開關可在拉線任何一處來拉動開關。
【詳細說明】

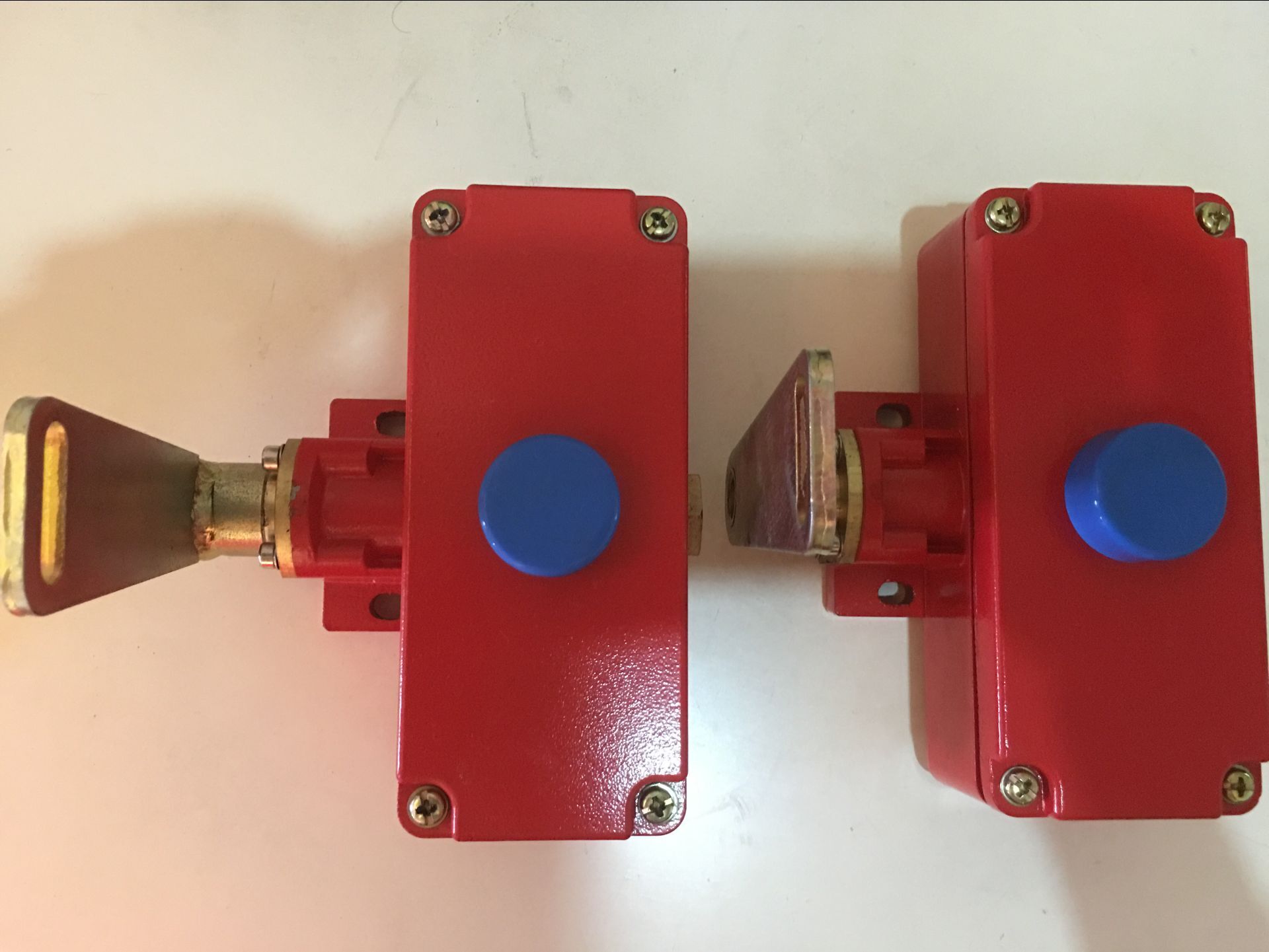

緊急拉線開關ZS75S10/1SV俗稱事故開關，急停按鈕開關
一、用途：急停拉線開關ZS75S10/1SV拉線開關基于礦山，采石，林業，發電等運輸機械設備的嚴格要求，使用緊急拉線開關越來越重要。與緊急按鈕開關相比，產品特征：雙向拉繩開關采用鋁合金精密鑄造殼體，強度高、重量輕。外殼防護達到IP67,可在惡劣環境中工作。受權用進口微動開關觸點容量大、動作靈敏、可靠。拉繩開關主要用于帶式傳送機安全保護及防止膠帶對周邊人員造成傷害，雙向拉繩開關如下：1緊急停機：當膠帶機在運行過程中出現異常情況時，只要拉一下就近的停機線纜就可以將膠帶機下來，避免人身或設備事故的發生。2 雙向拉繩開關禁置啟動：當維修人員沒有撒離或淌存其他異常情況時，只要將拉繩開關鎖定在停機位置，就不用擔心膠帶機被誤啟動，檢修人員的安全也就有了保證。雙向拉繩開關產品使用于電力、煤礦、建材、碼頭冶金等行業，專門從事散料輸送的帶式輸送機。，緊急拉線開關可在拉線任何一處來拉動開關。
山東卓信電氣有限公司銷售各種型號的拉繩開關，低廉，：18807258870，2687803023雷
山東卓信主營各種型號的接近開關，急停開關，跑偏開關，拉繩開關，料拉開關，撕裂開關，打滑開關，欠速開關等，我們的開關型號全，工藝精，質量?jī)?yōu)，低，感謝您關注我們的產品，拉繩開關是一種開關型傳感器（即無觸點行程開關），雙向拉繩開關主要用于常規皮帶輸送機、梭式輸送機、裙邊式給料輸送機、斗式提升機，包裝生產線、堆料/取料系統，起重機、挖掘機、輪船裝卸系統、水平給料機等設備現場緊急事故停車的一種保護裝置。當緊急事故發生時，在現場沿線任意處拉動拉繩開關，均可發出停機信號，實現對人身及設備的保護作用。因?yàn)殡p向拉繩開關既有行程開關、微動開關的特性，雙向拉繩開關同時又具有傳感性能，并且動作可靠、性能穩定、頻率響應快、使用壽命長、抗干憂能力強、防水、防震、耐腐蝕等特點。雙向拉繩開關廣泛應用于機械、礦山、紡織、印刷、化工、冶金、輕工、閥門、電力、保安、鐵路、交通、水泥、港口碼頭等行業使用的帶式輸送機輸送系統中。，如果您有這方面的需要，歡迎前來選購！
山東卓信電氣有限公司
二、緊急拉線開關ZS75S10/1SV的安裝：
拉線開關應如此安裝，通過預先拉緊的拉線，使得兩個串聯連接的開機接通。此預拉力為200N，拉出行程約5.5mm。當拉力動時，兩個開關中的一個開關被斷開，此斷開為肯定斷開過程，因觸頭系統和拉線件連接可靠。保證即使當彈簧斷裂也能使開關觸頭分開。另外，當拉線被拉斷時，另一個由預拉而接通的開關斷開。
拉線開關的總行程為11mm，其中5.5mm為預拉距離，至終端行程為5.5mm。帶鎖定機構開關使被鎖定次位置上。拉線開關的橫向拉力為280N，也有二種特殊標號的拉力可供選擇：1572=70N及-1573=40N。此外應注意，拉線開關不應橫向（沿拉線方向）來操動，這樣將大大減少所需的操動力。通過下壓開關上所帶的手動按鈕便可使被鎖定的拉線開關恢復到正常的工作位置。對使用鑰匙型的復位裝置，需將鑰匙逆時針旋轉至復位位置即可，只有當鑰匙轉回原位，這時開關功能復原，同時鑰匙即能撥出。
三．急停拉線開關ZS75S10/1SV技術參數：
標準:IEC947-5-1/EN60947-5-1/IN VE0660-200
外殼: 壓鑄輕金屬， 我們來看看拉繩開關是怎么工作的吧。拉繩開關是由拉桿，復位柄，凸輪，微動開關以及鎖槽組成的，雙向拉繩開關它的工作也是這幾個部分一起運作才能夠完成的。拉繩開關是安裝在皮帶輸送機的兩側的機架上面，然后使用鋼絲繩沿著輸送機的兩側將開關進行一個連接，雙向拉繩開關當工作中的輸送機設備要發生緊急事故的時候，在現場的人就拉動鋼絲繩，這個時候鋼絲繩就牽動驅動臂旋轉，通過傳動軸帶動扭力彈簧使得精密的凸輪發生移位，然后驅動開關切斷機器的控制線，通過這一系列的動作雙向拉繩開關讓在工作的機器停止下來，保護人身安全。，鍍黃鉻，雙向拉繩開關產品出廠時開關觸點數量為一開一閉，如需兩常開、兩常閉，請定貨時注明； 安裝支架，塑鋼絲繩、卡頭、托環等附件用戶可向我公司成套訂購，雙向拉繩開關主要應用在冶金、電力、煤巖、礦山及化工等行業的輸送系統中，雙向拉繩開關是輸送機自動化控制不可缺少的傳感元件，本產品是一種膠帶運輸機現場緊急事故停機的保護裝置。本產品選用優質鋁錠合金精密壓鑄，并采用進口行程開關。雙向拉繩開關具有強度高，重量輕，密封性好，產品使用壽命長等優點。，涂漆
防護等級： IP65（xurs型，IP54）
觸頭材料：銀
開關元件: 雙斷電轉換觸頭，2常閉，觸頭件之間電氣絕緣
開關系統: 開關，緩動式，斷開距：2x2mm
接線端子: 螺絲連接
額定耐沖擊電壓Uimp: 4kV
額定絕緣電壓Ui:400VAC
使用類別: AC-15
額定工作電流/電壓Ie/Ue: 4A/380VAC
短路保護: 2（慢）
重量：約0.65kg
工作溫度:-30...+90℃
機械壽命: 3萬次動作
