KLT2雙向拉繩開關,KLT2-II、防爆雙向拉繩開關拉線
產品簡介
產品名稱： KLT2雙向拉繩開關,KLT2-II、防爆雙向拉繩開關 產品型號：KLT2-1、HFKLT2-1、HFKLT2-I、HFKLT2-II 產品價格：0 所屬類別：雙向拉繩開關 發布時間：2014-05-26 已獲點擊：430 品牌/商標：
訂購熱線：0537-2839666
產品介紹
產品名稱：KLT2雙向拉繩開關,KLT2-II、防爆雙向拉繩開關
產品型號：KLT2-1、HFKLT2-1、HFKLT2-I、HFKLT2-II
所屬類別：雙向拉繩開關
詳細說明
雙向拉繩開關
用于物料輸送現場發生緊急事故時的停機開關本機由于安裝方便，開關轉換方便可靠，在鋼鐵、電力、礦山及水泥等有膠帶輸送機的行業得到廣泛應用。
二、型號含義
三、技術參數
a 環境溫度-30～+50℃
b 相對溫度 不大于90
c 防護等級 Ip65
型號\參數 動作角度 極限角度 動作力 觸點數量 觸點容量 復位方式 可靠性 重量（KG）
常開 常閉
JX（KLT2）-Ⅰ型 30° 60° 10 1 1 AC
380V 自動 ≥106次 3
JX（KLT2）-Ⅱ型 30° 60° 10 1 1 自動 ≥106次 3.5
四、結構特點
1、殼體采用合金鋁鑄造，強度較高：
2、表面采用塑料噴涂，漆膜附著力強：
3、殼體密封性能好，可在惡酷條件下工作：

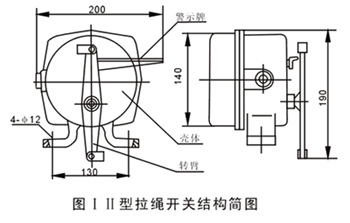

4、機內結構為旋轉式凸輪機構，可雙向驅動凸輪而啟動開關轉換。外形結構參見圖1，型拉繩開關無警示牌及相關機構
五、工作原理
當現場發生緊急事故時，可接動開關轉臂上的鋼絲繩，啟動開關，輸出一開關信號，雙向拉繩開關注意事項 1．產品外殼設有接地端子，用戶在安裝使用時必須可靠接地。 2．安裝現場應不存在對鋁合金有腐蝕作用的有毒氣體。 3．產品的維修必須在安全場所進行，或當現場確認無可燃性粉塵存在時方可進行。 4．本拉繩開關外殼必須保持清潔，粉塵堆積厚度不大于3mm。 雙向拉繩開關，拉線開關，安全開關，急停開關, HFKL-11, HFKL-II,KLT2-1,KLT2-2,KLT2-I,KLT2-II,HFKLT2-I、HFKLT2-II、HFKLT2-1、HFKLT2-2 KLT2、HFKLT2－Z2、雙向拉繩開關HFKLT2-P-II雙向平衡拉繩開關。，用于警告或停機，型機有一警示牌， 啟動開關時，雙向拉繩開關安裝與接線1、拉繩開關成對安裝在膠帶機左右兩側，安裝支架與膠帶機中間架用螺栓，其位置應低于膠帶及便于現場工作人員使用。兩臺拉繩開關之間相距50m左右為宜。2、拉繩推薦采用覆塑鋼絲繩，（或普通鋼線繩1XW19-4(5)-150,絲直徑4-5mm均可）。絲繩用繩卡（6KTH）固定，每隔3m左右安裝一個托環，以免鋼絲繩繞度過大，保證拉繩動作可靠。在滿足開關正常工作的前提下，盡可能拉緊繩索，減少鋼絲繩垂度。3、對于爬坡段膠帶機，應盡量縮短開關間距，及拉繩長度。4、接線：拉繩開關出廠時配有長度1.2m四芯橡套電纜,芯線上配有1、2、3、4線號，其中1、2為常開接點，3、4為常閉接點。，警示牌翻轉呈垂直狀態，故障排除后，按下警示牌，拉繩開關恢復工作狀態。
六、安裝方法
1、拉繩開關應安裝現場人行過道一側，每25-30m安裝一臺：
2、將安裝支架焊在膠帶機架上，然后用M10×40螺栓拉繩子開關固定在安裝支架上：
3、拉繩開關之間用鋼絲繩連接，兩端用鋼絲繩扎頭固定；
4、為防止鋼絲繩下垂而誤主啟動開關，每3m左右焊一托環；
5、首尾各加一調整螺栓，用于固定鋼絲繩；
6、鋼絲繩松緊適宜，應保證拉繩開關順利啟動和可靠復位。
七、接線方法
本機配接1.5m長的三蕊橡膠護電纜,關配有線號,可安圖2進行接線。
注：如用戶需要安裝支架、鋼絲繩、托環、調整螺栓配件時，請訂貨時加以說明。
一、概述
用于膠帶運輸機現場發生緊急事故時，啟動本機開關，立即停機，防止事故的擴大。本機由于安裝方便，開關轉換可靠，在膠帶運輸機場得到廣泛的應用。
二、型號含義
三、技術參數
1、使用環境條件
a 環境溫度-30～+50℃
b 相對濕度不大于85
2、主要參數見下表
型號\參數 動作角度 極限角度 動作力 觸點數量 觸點容量 復位方式 可靠性 重量（KG）
常開 常閉
JXW（KLT2）-Ⅰ型 30° 60° 10 1 1 AC
380V 自動 ＞106次 3
JXW（KLT2）-Ⅱ型 30° 60° 10 1 1 手動 3.5
四、結構特點
1、本機采用鋁合金精密壓鑄殼體、強度高、重量輕；
2、外殼防護等級達IP65，可在惡劣環境中工作；

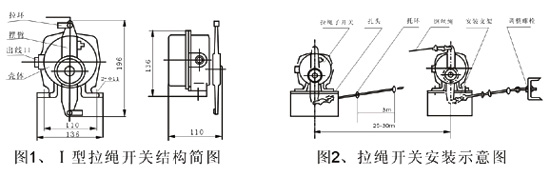

3、機內采用進口行程開關，拉繩開關又叫做緊急停機開關，一般在一些企業里面在使用，不過現在有的農村也還在使用這種雙向拉繩開關，雙向拉繩開關是一種開關型的傳感器，一般是用于皮帶輸送機，包裝生產線，起重機，挖掘機以及水平給料機。雙向拉繩開關屬于一種現場緊急事故停機的一種保護裝置，當有緊急事故發生的時候，人們在現場沿線任意的地方就可以拉動拉繩開關，拉動拉繩的時候就可以發出停機的信號，從而使的機器停止運作，達到保護人身安全的作用，這種開關雖然現在是多數用于企業，不過有的家庭仍然在使用。今天我們就來了解一下拉繩開關的結構和安裝的方法吧。，觸點容量大，動作靈敏、可靠、外形結構參見圖1
五、工作原理
當膠帶運輸機現場發生緊急事故時，可拉動系于擺臂上的鋼絲繩，擺臂旋轉而帶動機內凸輪關驅動行程開關，發生停止信號。型機是在故障排除后，推動限位桿方能復立。
六、安裝調整
1、拉繩開關應安裝現場人行過道一側，每25-30m安裝一臺：
2、將安裝支架焊在膠帶機架上，然后用M10×40螺栓拉繩子開關固定在安裝支架上：
3、拉繩開關之間用鋼絲繩連接，兩端用鋼絲繩扎頭固定；
4、為防止鋼絲繩下垂而誤主啟動開關，每3m左右焊一托環；
5、首尾各加一調整螺栓，用于固定鋼絲繩；
6、鋼絲繩松緊適宜，應保證拉繩開關順利啟動和可靠復位。
七、接線方法
本機出廠時已配接3蕊橡膠套電纜，雙向拉繩開關注意事項 1．產品外殼設有接地端子，用戶在安裝使用時必須可靠接地。 2．安裝現場應不存在對鋁合金有腐蝕作用的有毒氣體。 3．產品的維修必須在安全場所進行，或當現場確認無可燃性粉塵存在時方可進行。 4．本拉繩開關外殼必須保持清潔，粉塵堆積厚度不大于3mm。 雙向拉繩開關，拉線開關，安全開關，急停開關, HFKL-11, HFKL-II,KLT2-1,KLT2-2,KLT2-I,KLT2-II,HFKLT2-I、HFKLT2-II、HFKLT2-1、HFKLT2-2 KLT2、HFKLT2－Z2、雙向拉繩開關HFKLT2-P-II雙向平衡拉繩開關。，芯線上本有線號，可能照圖3接線。
八、用戶須知
用戶可訂購我廠制造的托環、調整螺栓或代購鋼絲繩等。
KLT2雙向拉繩開關,KLT2-II 、防爆拉繩開關
