拉線開關 發布時間:2019-02-15 已獲點擊:107 詳細說明 拉線開關HFKLT2-I 自動復位 KLT2-II 、XLLS-I、XLL" />
產品名稱:拉線開關HFKLT2-I 自動復位
產品型號:HFKLT2-I
所屬類別:雙向拉繩開關 > 拉線開關
詳細說明
拉線開關HFKLT2-I 自動復位
KLT2-II、XLLS-I、XLLS-II、DLS-I、DLS-II、DPLS-I、DPLS-II、HFKLT2-2、雙向拉線開關
雙向拉繩開關系列
KLT2(HFKLT2-Z2)系列雙向拉繩開關 HFKLT2-I、HFKLT2-II、HFKLT2-1、HFKLT2-11雙向拉繩開關主要應用在冶金、電力、煤巖、礦山及化工等行業的輸送系統中,是輸送機自動化控制不可缺少的傳感元件,本產品是一種膠帶運輸機現場緊急事故停機的保護裝置。本產品選用優質鋁錠合金精密壓鑄,雙向拉繩開關動作可靠、性能穩定、頻率響應快、使用壽命長、抗干憂能力強、防水、防震、耐腐蝕等特點。廣泛應用于機械、礦山、紡織、印刷、化工、冶金、輕工、閥門、電力、保安、鐵路、航天等各個行業。并具有常規的產品現貨,本產品Z、S型采用移動凸輪結構,當拉動任意一側拉繩時,便驅動凸輪,使開關動作轉換發出停機信號,1型采用自動復位,2型采用手動復位。雙向拉繩開關注意事項:1、接線聯接可靠,絕緣密封。2、拉繩開關安裝完畢后,兩側拉繩松緊適宜,撓度小,拉拉繩后,開關能可靠復位。,并采用進口行程開關。具有強度高,重量輕,密封性好,產品使用壽命長等優點。

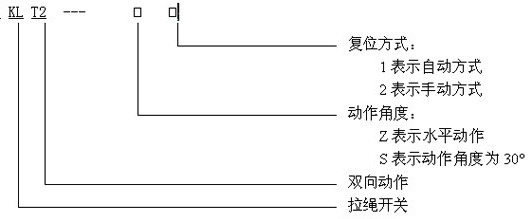

二、型號含義
三、工作條件
1.使用環境條件
2.環境溫度:-30℃~70℃
3.相對濕度不大于85%
拉線開關HFKLT2-I 自動復位--山東卓信雙向拉繩開關,手動拉繩開關,現貨供應,廠家直銷。
四、結構特點
1.本產品采用鋁合金鑄造殼體、強度高、重量輕。
2. 外殼防護等級達到IP65,可在惡劣環境下長期工作。

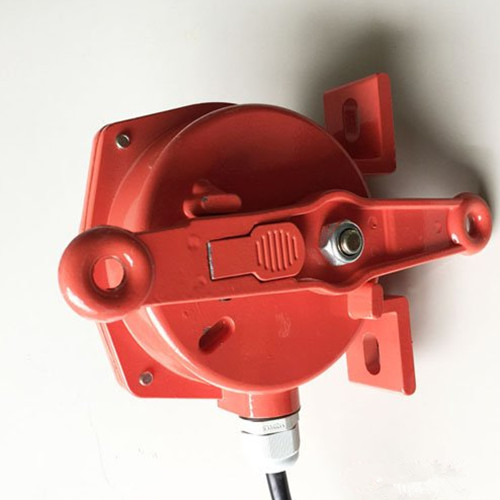

3. 本產品動作靈敏、穩定性高、性能可靠,外形結構參見圖1和圖2。
五、工作原理
當膠帶運輸機現場緊急事故時,在沿線任意位置牽動系在掛耳上的鋼絲繩,迫使機內凸輪轉動而驅動微機開關動作,1、將拉繩開關固定在機架上。2、一側的兩臺開關之間距離為50m左右,采用直徑為Φ4的鋼絲繩連接,松緊應適度。3、為減小鋼絲繩自重對開關啟動的影響,每隔3m在機架上裝一個托環,以支撐鋼絲繩。4、鋼絲繩的另一端系在拉簧上(用繩扣固定),在不影響正常使用下用緊線器將兩側拉繩張緊,并確保兩側張力均衡。注:雙向拉繩開關對于爬坡段輸送機機.應盡量縮短開關間距及拉繩長度。)雙向拉繩開關工作原理:當膠帶運輸機現場緊急事故時,在沿線任意位置牽動系在掛耳上的鋼絲繩,迫使機內凸輪轉動而驅動元件開關動作,發出停機信號,達到停機效果,防止事故的擴大。,發出停機信號,雙向拉繩開關工作原理:當膠帶運輸機現場緊急事故時,在沿線任意位置牽動系在掛耳上的鋼絲繩,迫使機內凸輪轉動而驅動元件開關動作,發出停機信號,達到停機效果,防止事故的擴大。雙向拉繩開關用途,BLKT-II雙向拉繩開關主要用于常規皮帶輸送機、梭式輸送機、裙邊式給料輸送機、斗式提升機,包裝生產線、堆料/取料系統,起重機、挖掘機、輪船裝卸系統、水平給料機等設備現場緊急事故停車的一種保護裝置。當緊急事故發生時,在現場沿線任意處拉動拉繩開關,均可發出停機信號,實現對人身及設備的保護作用。,達到停機效果,防止事故的擴大。
六、安裝調整
本產品一般安裝在膠帶運輸機沿線兩線機架上,詳情參加圖3。
1. 將拉繩開關固定在支架上。
2. 兩機之間距離為25~30m,采用直徑Ф4mm的鋼絲繩連接,松緊應適度。
3. 為了減少鋼絲繩自重對開關影響而產生誤動作,每隔3m處的機架上焊一個托環,以支撐鋼絲繩保證其能正常工作。
七、注意事項
1.產品外殼設有接地端子,用戶在安裝使用時必須可靠接地。
2.安裝現場應不存在對鋁合金有腐蝕作用的有毒氣體。
3.產品的維修必須在安全場所進行, 拉繩開關一般分為手動復位和自動復位兩種類型,它們都需要達到國家規定的IP等級才算是合格。自動復位是什么意思呢,就是說在進行動作之后可以自動的回到初始的位置,不過這種拉繩開關有可能造成誤差啟動。手動復位又是什么呢,就是在動作之后有一個自鎖裝置可以保持在操作的位置上,需要我們對開關的手動操作復位手柄進行操作才能夠使得其返回到初始的位置。每一種開關都有它自身的優點,我們?cè)谶x擇的時候就根據自己想要的進行選擇就好了,關鍵是買好的正規廠家生產的產品。,或當現場確認無可燃性粉塵存在時方可進行。
4.本拉繩開關外殼必須保持清潔,粉塵堆積厚度不大于3mm。
