拉線開關 發布時間:2019-10-22 已獲點擊:25 詳細說明 卓信電氣拉線開關G335.T1-G 俗稱緊急停機開關。作用" />

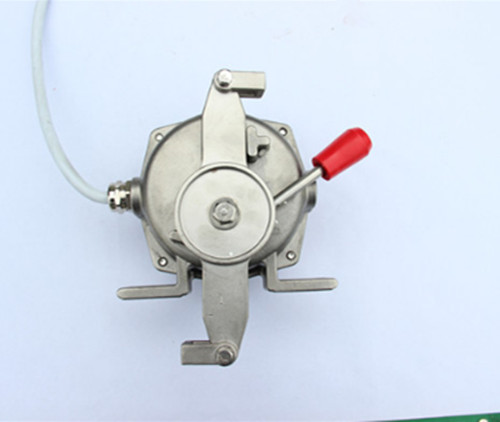

產品型號:G335.T1-G
發布時間:2019-10-22
已獲點擊:25
詳細說明
卓信電氣拉線開關G335.T1-G俗稱緊急停機開關。作用于帶式輸送機現場需要停機時,通過開關動作使輸送機停機。雙向拉繩開關廣泛用于鋼鐵、水泥廠、電廠礦山等具有帶式輸送機的礦廠,該產品安裝在膠帶輸送機兩側, 拉繩開關一般分為手動復位和自動復位兩種類型,它們都需要達到國家規定的IP等級才算是合格。自動復位是什么意思呢,就是說在進行動作之后可以自動的回到初始的位置,不過這種拉繩開關有可能造成誤差啟動。手動復位又是什么呢,就是在動作之后有一個自鎖裝置可以保持在操作的位置上,需要我們對開關的手動操作復位手柄進行操作才能夠使得其返回到初始的位置。每一種開關都有它自身的優點,我們在選擇的時候就根據自己想要的進行選擇就好了,關鍵是買好的正規廠家生產的產品。,是用于膠帶輸送機緊急事故的一種保護開關。
技術參數
品牌:TUERKE/山東卓信
工作電壓:24V/220VAC/380VAC/450V±15%
負載電流:≤5A
絕緣電阻:>500MΩ
輸出信號:開關量信號
環境溫度:-20℃~+60℃
環境濕度:<90%
輸出觸點:2常開2常閉
防護等級:IP67
復位方式:自動/手動復位
響應時間:<2mS
動作力:50±10N
外殼:304不銹鋼、316不銹鋼、SMC復合材料
MG135.T1-G拉繩開關產品特點:
--拉線開關是雙向觸動的,既可安裝在輸送機中間位置,也可安裝在其兩端。
--通用的安裝設計使拉線形狀既可安裝在輸送機縱梁頂部也可安裝在其兩側。
--堅固的鑄鋁外殼,防護等級為NEMA4,特殊的環境可選擇特殊的表面處理。
--整體式蓋板使得接線及開關調整方便簡單,而不用拆卸開關。
--結構件設計緊湊。
--醒目的黑色臂桿襯托黃色或銀色殼體,易于辨別報警或正常狀態。
--提供完整的附件,包括鋼絲繩、繩夾及拉線支撐螺栓。
--手動杠桿復位。
跑偏開關M135.T1-G
MG135.T1-G拉線開關主要組成部分
雙向拉繩開關主要是由拉桿、凸輪、復位柄、鎖槽、微動開關等部件組成。拉繩開關安裝于皮帶式輸送機兩側機架之上,采用鋼絲繩沿著輸送機設備兩側將開關連接起來。在輸送帶設備發生緊急事故情況下時,在輸送機沿線任意處拉動鋼絲繩,鋼絲繩將會牽動驅動臂開始旋轉,通過傳動軸從而帶動扭力彈簧使精密的凸輪發生位移,驅動雙向拉繩開關切斷控制線路,使得輸送機快速的停止運行。
防腐材質拉線開關用于膠帶輸送機現場緊急事故及時停機, 我們來看看拉繩開關是怎么工作的吧。拉繩開關是由拉桿,復位柄,凸輪,微動開關以及鎖槽組成的,雙向拉繩開關它的工作也是這幾個部分一起運作才能夠完成的。拉繩開關是安裝在皮帶輸送機的兩側的機架上面,然后使用鋼絲繩沿著輸送機的兩側將開關進行一個連接,雙向拉繩開關當工作中的輸送機設備要發生緊急事故的時候,在現場的人就拉動鋼絲繩,這個時候鋼絲繩就牽動驅動臂旋轉,通過傳動軸帶動扭力彈簧使得精密的凸輪發生移位,然后驅動開關切斷機器的控制線,通過這一系列的動作雙向拉繩開關讓在工作的機器停止下來,保護人身安全。,實現無人看守智能控制功能,當膠帶運輸機現場發生緊急事故時,雙向拉繩開關安裝與接線1、拉繩開關成對安裝在膠帶機左右兩側,安裝支架與膠帶機中間架用螺栓,其位置應低于膠帶及便于現場工作人員使用。兩臺拉繩開關之間相距50m左右為宜。2、拉繩推薦采用覆塑鋼絲繩,(或普通鋼線繩1XW19-4(5)-150,絲直徑4-5mm均可)。絲繩用繩卡(6KTH)固定,每隔3m左右安裝一個托環,以免鋼絲繩繞度過大,保證拉繩動作可靠。在滿足開關正常工作的前提下,盡可能拉緊繩索,減少鋼絲繩垂度。3、對于爬坡段膠帶機,應盡量縮短開關間距,及拉繩長度。4、接線:拉繩開關出廠時配有長度1.2m四芯橡套電纜,芯線上配有1、2、3、4線號,其中1、2為常開接點,3、4為常閉接點。,可拉動系于擺臂上的鋼絲繩,雙向拉繩開關產品出廠時開關觸點數量為一開一閉,如需兩常開、兩常閉,請定貨時注明; 安裝支架,塑鋼絲繩、卡頭、托環等附件用戶可向我公司成套訂購,雙向拉繩開關主要應用在冶金、電力、煤巖、礦山及化工等行業的輸送系統中,雙向拉繩開關是輸送機自動化控制不可缺少的傳感元件,本產品是一種膠帶運輸機現場緊急事故停機的保護裝置。本產品選用優質鋁錠合金精密壓鑄,并采用進口行程開關。雙向拉繩開關具有強度高,重量輕,密封性好,產品使用壽命長等優點。,使擺臂旋轉而帶動機內凸輪并感應微動開關,發出停機信號。
