拉繩開關 發布時間:2019-12-12 已獲點擊:4 詳細說明 DLX-EH/BX皮帶緊急開關電工電氣開關" />

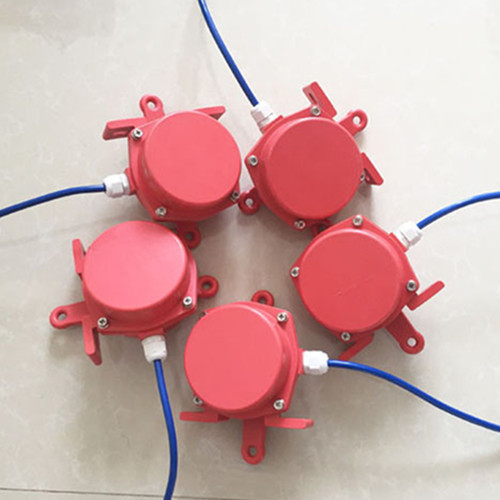

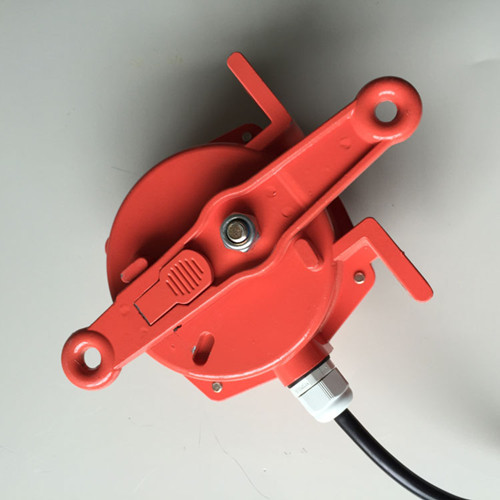

產品名稱:DLX-EH/BX皮帶緊急開關輸送機設備配件
產品型號:DLX-EH/BX
所屬類別:雙向拉繩開關 > 拉繩開關
發布時間:2019-12-12
已獲點擊:4
詳細說明
DLX-EH/BX皮帶緊急開關電工電氣開關廠家
DLX-EH/BX皮帶輸送機急停拉繩開關操作說明
當皮帶(膠帶)輸送機發生緊急事故時,可以通過拉動多臺開關之間的連接線(鋼絲繩)俗稱拉線,拉繩開關用于帶式輸送機發生事故時,能緊急停止輸送機的一種開關,當發生緊急事故或需要檢修而停機時,可于沿線任意位置拉動鋼絲繩,使輸送機停機。拉繩開關防護等級可達IP67,采用進口微動開關, “微動開關”達到100萬次,采用國際領先的國際結構避免了開關動作時傳動軸直接摩擦殼體或軸套,造成間隙增大,造成密封不嚴或卡死的情況,大幅延長拉繩開關使用壽命;傳動軸采不繡鋼材質強度高,表面光滑;殼體表面精工烤漆,不易脫落無異味;操作桿精鑄成型,避免焊接,內置銅質襯套,整體光潔強度高等等。雙向拉繩開關具有壽命長、靈活實用、安全可靠、檢修方便等特點。當維修人員沒有撒離或存在其它異常情況時,只要將雙向拉繩開關開關鎖定停機位置,就不用擔心膠帶機被誤啟動,維修人員的安全就有了保障。雙向拉繩開關表面經特殊處理后可用于酸、碘、鹽區域,鍍鎳表面用于強腐蝕區域。,發出緊急停機信號,防止事故發,減少不必要的經濟損失。
DLX-EH/BX皮帶輸送機急停拉繩開關操作說明
當皮帶,膠帶輸送機發生緊急事故時,可以通過拉動多臺開關之間的連接線(鋼絲繩)俗稱拉線,發出緊急停機信號,防止事故發,減少不必要的經濟損失。
雙向拉繩開關DLX-EH/BX技術參數
產品品牌:TUERKE/山東卓信
產品型號:DLX-EH/BX
工作電壓:0-380VAC
接點方式:兩開兩閉
環境溫度:-20~65℃
環境濕度:不大于85%
DLX-EH/BX皮帶輸送機急停拉繩開關應用范圍
常規皮帶輸送機,地下,索道掛支撐皮帶輸送機 , 輪船裝卸系統,堆垛,取料輸送機, 拉繩開關一般分為手動復位和自動復位兩種類型,它們都需要達到國家規定的IP等級才算是合格。自動復位是什么意思呢,就是說在進行動作之后可以自動的回到初始的位置,不過這種拉繩開關有可能造成誤差啟動。手動復位又是什么呢,就是在動作之后有一個自鎖裝置可以保持在操作的位置上,需要我們對開關的手動操作復位手柄進行操作才能夠使得其返回到初始的位置。每一種開關都有它自身的優點,我們在選擇的時候就根據自己想要的進行選擇就好了,關鍵是買好的正規廠家生產的產品。,傾斜和梭式輸送機,起重機、挖掘機起重臂限位,裙邊給料機、輸送機,帶式輸送機,雙向拉繩開關安裝與接線1、拉繩開關成對安裝在膠帶機左右兩側,安裝支架與膠帶機中間架用螺栓,其位置應低于膠帶及便于現場工作人員使用。兩臺拉繩開關之間相距50m左右為宜。2、拉繩推薦采用覆塑鋼絲繩,(或普通鋼線繩1XW19-4(5)-150,絲直徑4-5mm均可)。絲繩用繩卡(6KTH)固定,每隔3m左右安裝一個托環,以免鋼絲繩繞度過大,保證拉繩動作可靠。在滿足開關正常工作的前提下,盡可能拉緊繩索,減少鋼絲繩垂度。3、對于爬坡段膠帶機,應盡量縮短開關間距,及拉繩長度。4、接線:拉繩開關出廠時配有長度1.2m四芯橡套電纜,芯線上配有1、2、3、4線號,其中1、2為常開接點,3、4為常閉接點。,膠帶輸送機,電力,礦用,碼頭,鋼廠等適用。

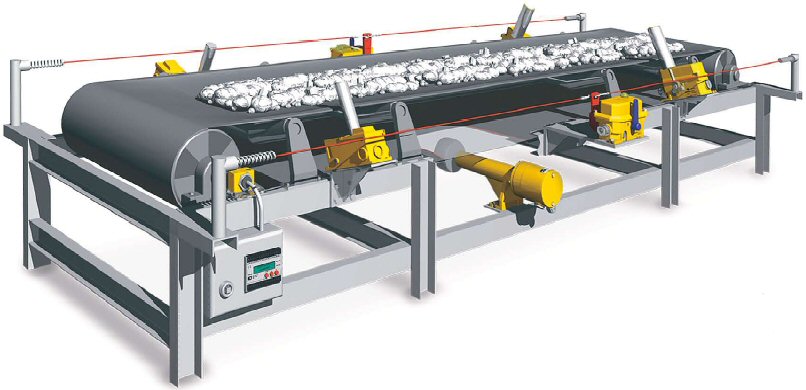

安裝說明
本產品一般安裝在膠帶運輸機沿線兩線機架上。
1、將拉繩開關固定在支架上。
2、兩機之間距離為25~30m,采用直徑Ф4mm的鋼絲繩連接,松緊應適度。
3、為了減少鋼絲繩自重對開關影響而產生誤動作,雙向拉繩開關注意事項 1.產品外殼設有接地端子,用戶在安裝使用時必須可靠接地。 2.安裝現場應不存在對鋁合金有腐蝕作用的有毒氣體。 3.產品的維修必須在安全場所進行,或當現場確認無可燃性粉塵存在時方可進行。 4.本拉繩開關外殼必須保持清潔,粉塵堆積厚度不大于3mm。 雙向拉繩開關,拉線開關,安全開關,急停開關, HFKL-11, HFKL-II,KLT2-1,KLT2-2,KLT2-I,KLT2-II,HFKLT2-I、HFKLT2-II、HFKLT2-1、HFKLT2-2 KLT2、HFKLT2-Z2、雙向拉繩開關HFKLT2-P-II雙向平衡拉繩開關。,每隔3m處的機架上焊一個托環,以支撐鋼絲繩保證其能正常工作。
4、安裝時請按照產品接線圖來接線,不可自行改動產品接線方法。
