拉繩開關 發布時間:2019-12-13 已獲點擊:5 詳細說明 XUS-II雙向拉繩開關 XUS-II 、 XUS-I 雙向拉繩開關技術" />
產品型號:XUS-II、XUS-I
所屬類別:雙向拉繩開關 > 拉繩開關
發布時間:2019-12-13
已獲點擊:5
詳細說明

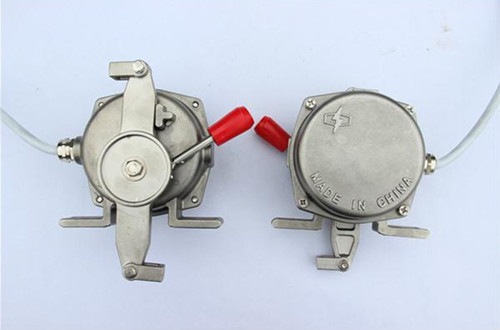

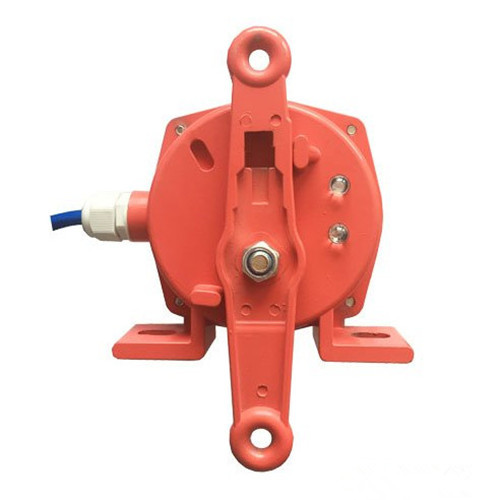

XUS-II雙向拉繩開關
XUS-II、XUS-I雙向拉繩開關技術參數
觸點數量:1個常開;1個常閉
動作力:10kg
觸點容量:AC 5A∕380V
防護等級:IP67
可靠性:>次
環境溫度:-30℃﹣+60℃
相對濕度:不大于85%
XUS-II、XUS-I雙向拉繩開關工作原理
當膠帶運輸現場發生緊急事故時,拉動系在吊耳上的鋼絲繩,是機內的滑塊與開關作用,發出停機信號。拉繩傳感器XUS-II、XUS-I電壓:24V、220V、380V。電流:1A、2A、3A、5A、10A.....15A。
拉繩開關XUS-II、XUS-I廣泛用于鋼鐵、水泥、電廠、礦山等具有帶式輸送機的廠礦,該產品安裝在膠帶輸送機兩側,是用于膠帶輸送機緊急事故停機的一種保護開關,在開關操作距離內任何一點拉動鋼絲繩,切斷運行電路使全線停機, 我們來看看拉繩開關是怎么工作的吧。拉繩開關是由拉桿,復位柄,凸輪,微動開關以及鎖槽組成的,雙向拉繩開關它的工作也是這幾個部分一起運作才能夠完成的。拉繩開關是安裝在皮帶輸送機的兩側的機架上面,然后使用鋼絲繩沿著輸送機的兩側將開關進行一個連接,雙向拉繩開關當工作中的輸送機設備要發生緊急事故的時候,在現場的人就拉動鋼絲繩,這個時候鋼絲繩就牽動驅動臂旋轉,通過傳動軸帶動扭力彈簧使得精密的凸輪發生移位,然后驅動開關切斷機器的控制線,通過這一系列的動作雙向拉繩開關讓在工作的機器停止下來,保護人身安全。,實現對膠帶機及人身安全的保護。
雙向拉繩開關 :
LLP1-S、JLK3-S、LLP1-Z、JLK3-Z
LLP2-1、KLT2-1、HFKLT2-1、LLP2-2
KLT2-2、HFKLT2-2、LLP2-3、KLT2-3
HFKLT2-3、LLP3-S、JLK2-S、JLK4-S
JLKJ-S、JSB-KLS-1、LLP3-Z、JLK2-Z
JLK4-Z、JLKJ-Z、JSB-KLS-2、LLP4-Z
FKLT2-Z、LLP4-Y、FKLT2-Y、LLP5-1
KLT2A-1、LLP6-1、LSF-1、LLP6-2
LSF-2、LLP6A-L、YHLS-L、LLP7-I
LLP7-2、LXA-01GKH-T1-A、LXA-01GKH-T2-A
LXA-02GKH-T1-F、LXA-02GKH-T2-F
XLLS-I、XLLS-II、XLLS-J-I、XLLS-J-II
(1)跑偏開關
跑偏開關是用于檢測輸送帶的跑偏量和扭曲程度,可防止輸送帶跑偏引起其邊緣損傷和物料灑落,實現自動報警和停機的一種保護裝置。輕度跑偏時發出報警信號,重度跑偏時延時動作,報警,自動停機。跑偏開關一般安裝在皮帶輸送機頭部、尾部、中間及所留要的檢測點。
(2)拉繩開關
拉繩開關是用于輸送機現場緊急事故停車的一種保護裝置,當緊急事故發生時,在現場任意處拉動繩索,均可以發出報警信號,然后自鎖、停機。拉繩開關一般每隔60m安裝在輸送機機架兩側。
(3)打滑檢測裝置
打滑監測裝置用于監測軸送帶與傳動滾筒和輸送帶之間的線速度之差,并能發出報警信號,實現輸送帶自動拉緊和正常停機。
(4)超速檢測裝置
超速檢測裝置用于輸送機下行運輸或下運輸送線工況。當輸送帶速度達到規定帶速的115%-125%時,報警并緊急停機。
(5)溜槽防堵開關
溜槽防堵開關用于監測皮帶輸送機系統溜槽堵塞。當溜槽內形成堵塞時,1、將拉繩開關固定在機架上。2、一側的兩臺開關之間距離為50m左右,采用直徑為Φ4的鋼絲繩連接,松緊應適度。3、為減小鋼絲繩自重對開關啟動的影響,每隔3m在機架上裝一個托環,以支撐鋼絲繩。4、鋼絲繩的另一端系在拉簧上(用繩扣固定),在不影響正常使用下用緊線器將兩側拉繩張緊,并確保兩側張力均衡。注:雙向拉繩開關對于爬坡段輸送機機.應盡量縮短開關間距及拉繩長度。)雙向拉繩開關工作原理:當膠帶運輸機現場緊急事故時,在沿線任意位置牽動系在掛耳上的鋼絲繩,迫使機內凸輪轉動而驅動元件開關動作,發出停機信號,達到停機效果,防止事故的擴大。,自動報警并緊急停機。
(6)縱向撕裂保護裝置
縱向撕裂保護裝置用于檢測輸送帶本身,當皮帶輸送機入料存在銳器,雙向拉繩開關動作可靠、性能穩定、頻率響應快、使用壽命長、抗干憂能力強、防水、防震、耐腐蝕等特點。廣泛應用于機械、礦山、紡織、印刷、化工、冶金、輕工、閥門、電力、保安、鐵路、航天等各個行業。并具有常規的產品現貨,本產品Z、S型采用移動凸輪結構,當拉動任意一側拉繩時,便驅動凸輪,使開關動作轉換發出停機信號,1型采用自動復位,2型采用手動復位。雙向拉繩開關注意事項:1、接線聯接可靠,絕緣密封。2、拉繩開關安裝完畢后,兩側拉繩松緊適宜,撓度小,拉拉繩后,開關能可靠復位。,雙向拉繩開關使用與安裝:開關平衡地按在機架的固定支架上;將鋼絲繩系在兩端的拉環上,沒側繩不超過30M(有坡度時因當縮):拉繩壓力應適宜,以確保開關可靠復位:拉繩沿膠帶平行方向設置,每3M加以吊環;鋼絲繩按用戶所需規格,廠方訂購。雙向拉繩開關接線方式:雙向拉繩開關出廠時已配長度1.0米電纜線,接線方式參照標牌所標顏色。,使輸送帶從中間撕裂時自動報警并緊急停機。
