【詳細說明】

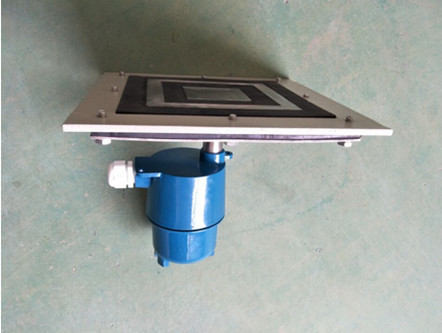

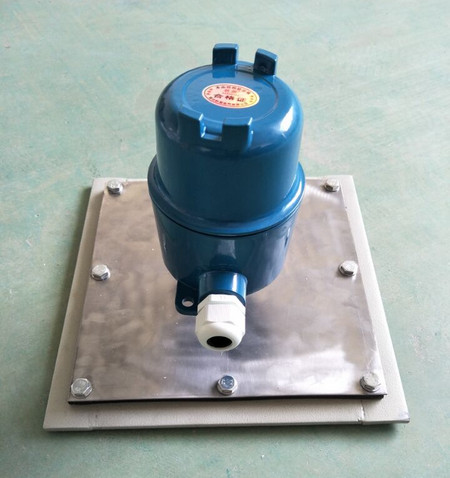

SMY-AW/JBH堵煤開關是在吸收采用國外同類產品的技術及功能的基礎上設計生產的物位控制儀表。它由傳感器、電子測控單元和防護外殼組成，堵料開關徹底排除了傳感器因掛料、溫度、壓力、介質密度等因素而引起的誤動作，堵煤開關提高了產品的可靠性?？蓮V泛應用于冶金、化工、石油、電力、食品、造紙、煤炭、建材、醫藥等領域的料位、液位的警示和控制，并可與PLC可編程或CS集散控制系統配套使用，堵煤開關實現生產過程的自動控制和自動檢測。
SMY-AW/JBH堵煤開關廣泛用于檢測帶式輸送機系統中溜槽是否發生堵塞。如果發生堵塞，本可通過接入本機的檢測線路發出故障警示信號，立即停止皮帶輸送機，避免因溜槽堵塞引起的輸送系統及設備的破壞性事故的發生。堵煤開關,堵料開關通用性強：廣泛應用于各種場合，飛灰、顆粒、粉體、液體，粘稠、導電、不導電的物料均可； 抗粘附性：獨特的電路設計可以使測量電路。
技術參數：
堵煤(料)開關(圓板),風選煤警示開關.電源 220VAC/110VAC/24VAC/24VC
堵煤(料)開關(圓板),風選煤警示開關.功率 3W
3.繼電器輸出 /240VAC,兩組常開、常閉觸點
4.環境溫度 -40~80℃
5.延時時間 0~30秒可調
6.靈敏度 0.3pf~750pf
7.安裝螺紋 1"PT(特殊規格可訂制)；
8.材質 SUS304/SUS316、Teflon
9.探堵煤(料)開關(圓板),風選煤警示開關頭工作溫度 -180~250℃
可以用于電廠和煤礦安裝在與輸送帶平行方向的溜槽側壁。靈敏度可調整，檢測板前端的檢測力度可調范文9.8~14.7N，LDM-G型溜槽堵塞保護裝置安裝與接線安裝方法：1、在溜槽側壁一適當位置開240×260長方口，然后在開口上方約100~200mm處，溜槽內壁焊接一塊長300mm左右的擋板，以防大塊物料落下直接沖擊活動門發生誤動作。再用隨機所配橡膠板將開口完全覆蓋、封閉。1、將本裝置用M10×25螺栓緊固在彎角件上即可。安裝要領及主要事項，1、本系列溜槽堵塞開關可兩個為一組，安裝于溜槽相對的并且不受物料沖擊的兩個側壁上，高度根據用戶需要而定。一般安裝在溜槽底部向上三分之二高度為宜。2、本系列產品裝置也可用四個分兩組使用，一組安裝在溜槽側壁從底算起三分之一相對高度，作為輕度堵塞檢測。溜槽堵塞開關用于接振打裝置信號，當溜槽發生堵塞時，振打裝置接收到信號后，便開始振打；另一組安裝底部三分之二處，作為重度堵塞時輸出停機信號。，能檢測小顆粒和塊狀的物料。
堵煤(料)開關(圓板),風選煤警示開關特點：
通用性強：廣泛應用于各種場合，飛灰、顆粒、粉體、液體，粘稠、導電、不導電的物料均可；
抗粘附性：獨特的電路設計可以使測量電路對上堆積的物料忽略不計并自動校正；
堵煤(料)開關(圓板),風選煤警示開關分離式：與部分可分離，無電纜連接，安裝拆除方便，且不影響現場工作；
功能強大：輸出觸點容量大，溜槽堵塞開關安裝要領及主要事項，本系列溜槽堵塞開關可兩個為一組，安裝于溜槽相對的并且不受物料沖擊的兩個側壁上，高度根據用戶需要而定。一般安裝在溜槽底部向上三分之二高度為宜。本系列溜槽堵塞開關也可用四個分兩組使用，一組安裝在溜槽側壁從底算起三分之一相對高度，作為輕度堵塞檢測。溜槽堵塞開關用于接振打裝置信號，當溜槽發生堵塞時，振打裝置接收到信號后，便開始振打；另一組安裝底部三分之二處，作為重度堵塞時輸出停機信號。，并有狀態指示燈顯示工作狀態，0~30秒延時可物料波動的影響；
斷電保護：常開或常閉(可現場切換)；堵煤(料)開關(圓板),風選煤警示開關
安裝方法：
為了正確使用本產品，請仔細閱讀使用說明書后再進行操作。
l 輸送物料的比重過?。s0.8g/cm3以下）以及溜槽的尺寸小的情況下，因檢測力度強，有可能產生動作的不穩定。
l 物料有可能直接沖擊到檢測板時，需要安裝防護板。
基本參數：
● 型 號：SMY-AW/JBH
● 檢測力度：9.8N~14.7N（檢測板前段）
● 防護等級：IP55
● 接 點：1a+1b
● 接點容量：250V AC
● 質 量：11kg
● 復位類型：自動復位
● 自動復位：雙向動作
產品特性：
● 靈敏度可調整，檢測板前端的檢測感度可調范圍可達9.8~14.7N，能檢測小顆粒和塊狀的物料
● 板式溜槽開關由擺動形檢測板和限位開關組成，安裝在溜槽側壁即可
● 本采用側壓活動門結構,故障排除后,壓簧的推力使活動門自動復位
● 使用防塵型軸承，可運用于粉塵大的惡劣環境下
● 結構簡單，優選地，所述溜槽保護裝置還包括與所述電感式接近開關電氣相 連的檢測電路。優選地，在所述檢測電路上設有一中間繼電器。本實用新型的另一個目的是提供一種包含溜槽堵塞保護裝置的 溜槽，其中，所述溜槽堵塞保護裝置包括設在溜槽表面的開口，對應 于所述開口且樞接至溜槽表面的擋板，設在所述溜槽表面的電感式接 近開關，設在所述擋板且與所述電感式接近開關對應的金屬感應件， 以及所述溜槽堵塞保護裝置設在溜槽的中上部位置。本實用新型的堵塞保護裝置采用了電感式接近開關，因此可以不 與物料直接接觸，避免了傳統堵料開關因沖擊、震動等原因損壞的情 況，并且，其動作靈敏、不需要長時間運轉，所以使得產品壽命相對 較長。，安裝便易
工作原理：
