溜槽堵塞保護裝置JYB/L-B用途:
本系列溜槽堵塞保護裝置適用于檢測膠帶輸送機系統中的溜槽堵塞故障，當溜槽內形成堵塞時，將給出警示、振打或停機信號，防止由于物料堆堵溜槽而造成惡性事故。
【詳細說明】
溜槽堵塞保護裝置JYB/L-B用途:
本系列溜槽堵塞保護裝置適用于檢測膠帶輸送機系統中的溜槽堵塞故障，當溜槽內形成堵塞時，LDM-X溜槽堵塞開關主要用途，溜槽堵塞開關，可用于物料運輸系統中，有效排除由于物料的潮解、帶電吸附、結晶等原因造成的堵塞、粘壁、搭拱等故障，可以保證安全生產，提高運輸效率。溜槽堵塞開關廣泛應用在冶金、電力、礦山、化工等行業。LDM-X 型溜槽堵塞保護裝置適用于檢測物料輸送系統中溜槽裝置的堵塞故障。當溜槽內形成物料堵塞時，檢測器將發出報警、振動或停機信號，防止由于物料堵塞溜槽而造成漫料、物料拋灑、設備損壞等惡性事故。LDM-X溜槽堵塞保護裝置與LZF防閉塞裝置配合使用，就可隨時監測和防止溜槽堵塞事故的發生，提高自動化程度。溜槽堵塞開關主要用于帶式輸送機系統轉載環節溜槽、漏斗的安全保護，溜槽堵塞開關用于檢測物料堵塞情況，是輸送機系統必不可少的安全保護裝置。，將給出警示、振打或停機信號，防止由于物料堆堵溜槽而造成惡性事故。溜槽堵塞保護裝置安裝尺寸圖JYB/L-B
溜槽堵塞保護裝置JYB/L-B設備描述：

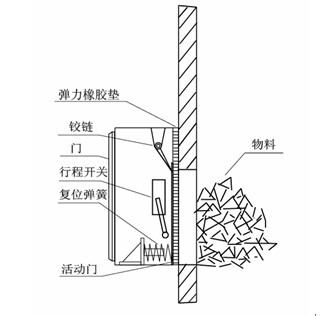

本裝置采用門式結構，彈簧復位，當物料在溜槽中造成堵塞時，堆積的物料給溜槽側壁一個壓力．從而將本裝置的活動門向外推移，溜槽堵塞保護裝置工作原理，溜槽堵塞保護裝置采用門式結構，彈簧復位，安裝在溜槽側壁上。當物料在溜槽中造成堵塞時堆積的物料必定給溜槽側壁一個壓力，從而將本裝置的活動門向內推移。當活動門偏轉角度大于受控角度時，其控制開關動作，從而發出報警或停機信號。如將其接至振動器控制線路上，可實現輕度堵塞時不停機自動振打功能。堵塞故障排除后，活動門自動復位。，當活動門偏轉一個角度時，其控制開關動作發出警告、振打或停機信號。當堵塞故障排除后，活動門在彈簧的作用下自動復位，恢復原狀態。也可通過地址編碼器發送狀態數據至遠程控制室。后面設有檢修門，LDM—X型溜槽堵塞檢測器安裝與接線：1. 該機應成對安裝在溜槽相對的兩個側壁上,一般安裝在溜槽底部向上三分之一處,作為輕堵塞信號檢測。底部向上三分之二處作為重堵塞信號檢測。2. 選擇好安裝位置后開一個260mm×260mm方口,然后在開口處上方約100~200mm處溜槽內壁焊接一塊300×80×850（mm）擋板,以防大塊物料落下直接撞擊活動門而發生誤動作。3. 請將隨機配套的彈力橡膠板將開口完全覆蓋,封閉,將彎角件焊接在溜槽內壁上,然后用M12×25螺釘溜槽堵塞檢測裝置與彎角件固定好。4.本裝置引出一條長1.5米左右的電纜線,按其芯線排號接線.1,2為常閉接點；1,3為常開接點。，便于使用中日常維護。
JYB/L-B溜槽堵塞儀技術參數：
輸出觸點：2常開2常閉 觸點容量：AC／220V／
動作角度：≥5? 極限距離：40mm
防護等級：IP66
通訊接口：RS-485地址編碼終端器(用戶選配)
通訊距離：雙絞線1．2公里，光纜50公里
使用條件
1、海拔高度低于2000m
2、環境溫度：-35℃~+50℃
3、相對濕度：不大于95
4、大氣壓力：80~110Kpa
5、工作位置：安裝在溜槽不受物料沖擊的側壁上
安裝與接線：
（一）安裝：
1.該機應成對安裝在溜槽相對的兩個側壁上，帶式輸送機是在廠礦及港口作業中廣泛應用的 一種物料輸送設 備。帶式輸送機系統中兩條輸送機之間通常是通過管狀溜槽連通。在運行中，當溜槽出口因各種原因被堵塞時，物料會很快堵滿整 個溜槽甚至大量溢出。在溜槽的中上部位置安裝堵料保護裝置可以在 堵料事故發生的初期報警，并可自動觸發緊急停機，從而避免大量堵 料造成的輸送帶打滑、驅動電機過載等嚴重后果。通常，溜槽堵塞保護裝置采用電容式壓力傳感器來檢測堵料信 號。該溜槽堵塞開關包括安裝在溜槽側壁上的壓力傳感器，溜槽堵塞開關工作原理為當溜槽內壁受到擠壓時傳感器發生動作，該溜槽堵塞保護裝置向中控室發出報警停機信號。但是，在實際運行過程中，發現這種電容 式壓力傳感器型的溜槽堵塞保護裝置易受外界信號干擾，如物料沖 擊，當物料顆粒較大時易造成誤動作，從而引起設備停機。因此，有必要采用一種安全穩定性高的溜槽堵塞保護裝置，以克 服上述缺陷。實用新型內容本實用新型的目的是提供一種安全穩定性高的溜槽堵塞保護裝置。，一般安裝在溜槽底部向上三分之一處，作為輕堵塞信號檢測。底部向上三分之二處作為重堵塞信號檢測。
2.選擇好安裝位置后開一個260mm×260mm方口，然后在開口處上方約100~200mm處溜槽內壁一塊300×80×850（mm）擋板，以防大塊物料落下直接撞擊活動門而發生誤動作。
3.請將隨機配套的彈力橡膠板將開口完全覆蓋，封閉，將彎角件在溜槽內壁上，然后用M12×25螺釘溜槽堵塞檢測裝置與彎角件固定好。
（二）接線：
本裝置引出一條長1.5米左右的電纜線,按其芯線排號接線.1、2為常閉接點；1、3為常開接點。
