產地類別 國產
溜槽堵塞檢測裝置由檢測板和限位開關組成，結構簡單，反應迅速。當溜槽被堵塞時，檢測板受物料擠壓，向外傾斜，觸動限位開關，發出停機或信號。溜槽疏通后，開關自動復位。安裝在與輸送帶平行方向的溜槽側壁。靈敏度可調整，為了實現上述目的，本實用新型的溜槽堵塞保護裝置包括設在溜 槽表面的開口、對應于所述開口且樞接至溜槽表面的擋板、設在所述 溜槽表面或擋板上的電感式接近開關、以及設在所述擋板或溜槽表面 且與所述電感式接近開關配合使用的金屬感應件。優選地，所述擋^1面向所述開口的一面^:有凸臺。優選地，所述擋板通過軸銷與溜槽表面連接。優選地，所述電感式接近開關設在所述開口的邊緣，所述金屬感 應件設在所述擋板的邊緣。優選地，所述金屬感應件通過焊接固定在所述擋板的邊緣。優選地，所述溜槽堵塞保護裝置還包括設在所述溜槽表面的第二 電感式接近開關，以及設在所述擋板且與所述電感式接近開關對應的 第二金屬感應件。，檢測板前端的檢測力度可調范文9.8~14.7N，能檢測小顆粒和塊狀的物料。
【詳細說明】

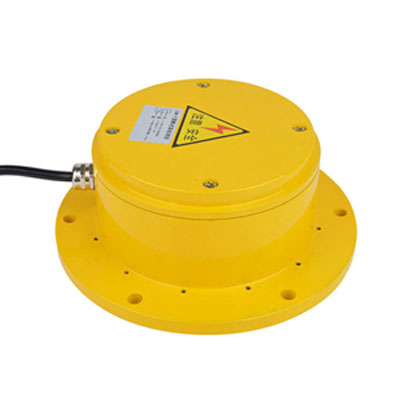

溜槽堵塞檢測裝置WDML—F65600G
產品說明：
溜槽堵塞jianqi堵煤開關 本jianqi用于輸煤系統中溜槽發生堵塞時的檢測，并可提供BAOJING或停機信號，也可與振打電機連接，用以排除堵塞故障 結構特點 本jianqi采用側壓活動門結構，故障排除后，壓重塊的壓力使活動門自動復位 機內選用進口行程開關，動作靈敏，可靠性高 外形小巧便于安裝。
本jianqi用于輸煤系統中溜槽發生堵塞時的檢測，并可提供BAOJING或停機信號，也可與振打電機連接，用以排除堵塞故障
結構特點：
本jianqi采用側壓活動門結構，故障排除后，溜槽堵塞保護裝置工作原理，溜槽堵塞保護裝置采用門式結構，彈簧復位，安裝在溜槽側壁上。當物料在溜槽中造成堵塞時堆積的物料必定給溜槽側壁一個壓力，從而將本裝置的活動門向內推移。當活動門偏轉角度大于受控角度時，其控制開關動作，從而發出報警或停機信號。如將其接至振動器控制線路上，可實現輕度堵塞時不停機自動振打功能。堵塞故障排除后，活動門自動復位。，壓重塊的壓力使活動門自動復位
機內選用進口行程開關，動作靈敏，可靠性高
外形小巧便于安裝，詳細尺寸請參照下圖
可帶延時控制
技術參數：
使用環境條件
環境溫度：-20℃-+40℃
相對溫度不大于百分之85
動作角度：5°
極限角度：10°
觸點數量：1個常開，1個常閉
可根據客戶需求定制
觸點容量：24-380V AC/DC
電流I：5安
可靠性：＞1000000
防護等級：IP65
重量：5KG
安裝與使用：
安裝在不受物料直接沖擊的溜槽垂直側壁上
產品可分為I型、II型兩種，安裝高度根據用戶需要而定，LDM-X溜槽堵塞開關主要用途，溜槽堵塞開關，可用于物料運輸系統中，有效排除由于物料的潮解、帶電吸附、結晶等原因造成的堵塞、粘壁、搭拱等故障，可以保證安全生產，提高運輸效率。溜槽堵塞開關廣泛應用在冶金、電力、礦山、化工等行業。LDM-X 型溜槽堵塞保護裝置適用于檢測物料輸送系統中溜槽裝置的堵塞故障。當溜槽內形成物料堵塞時，檢測器將發出報警、振動或停機信號，防止由于物料堵塞溜槽而造成漫料、物料拋灑、設備損壞等惡性事故。LDM-X溜槽堵塞保護裝置與LZF防閉塞裝置配合使用，就可隨時監測和防止溜槽堵塞事故的發生，提高自動化程度。溜槽堵塞開關主要用于帶式輸送機系統轉載環節溜槽、漏斗的安全保護，溜槽堵塞開關用于檢測物料堵塞情況，是輸送機系統必不可少的安全保護裝置。，一般安裝于溜槽底部向上三分之二高度為宜；
本機也可用四個分兩組使用，一組安裝在溜槽側壁從底算起三分之一相對高度，作為輕度堵塞檢測，用于振打裝置發出信號，當溜槽發生堵塞時，振打裝置接收到信號后，LDM-X溜槽堵塞開關主要用途，溜槽堵塞開關，可用于物料運輸系統中，有效排除由于物料的潮解、帶電吸附、結晶等原因造成的堵塞、粘壁、搭拱等故障，可以保證安全生產，提高運輸效率。溜槽堵塞開關廣泛應用在冶金、電力、礦山、化工等行業。LDM-X 型溜槽堵塞保護裝置適用于檢測物料輸送系統中溜槽裝置的堵塞故障。當溜槽內形成物料堵塞時，檢測器將發出報警、振動或停機信號，防止由于物料堵塞溜槽而造成漫料、物料拋灑、設備損壞等惡性事故。LDM-X溜槽堵塞保護裝置與LZF防閉塞裝置配合使用，就可隨時監測和防止溜槽堵塞事故的發生，提高自動化程度。溜槽堵塞開關主要用于帶式輸送機系統轉載環節溜槽、漏斗的安全保護，溜槽堵塞開關用于檢測物料堵塞情況，是輸送機系統必不可少的安全保護裝置。，并開始振打，另一組安裝底部三分之二處，作為重度堵塞jianqi，發生堵塞時輸出停機信號。
溜槽堵塞檢測裝置WDML—F65600G
