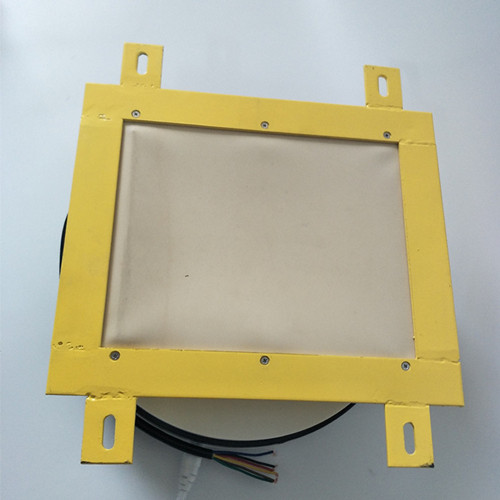

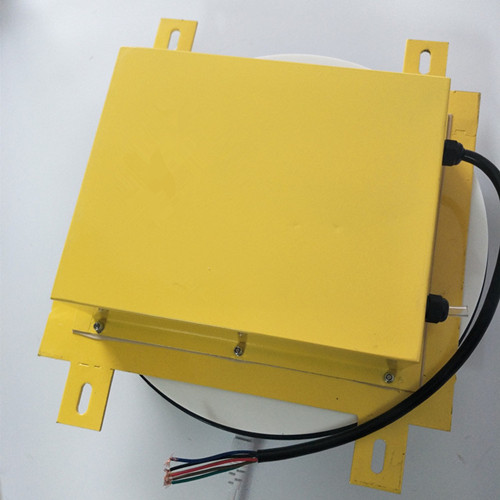

產品型號：EBCH-50
工作原理
溜槽堵塞開關由擺動形檢測板和限位開關組成，LDM-G型溜槽堵塞保護裝置安裝與接線安裝方法：1、在溜槽側壁一適當位置開240×260長方口，然后在開口上方約100~200mm處，溜槽內壁焊接一塊長300mm左右的擋板，以防大塊物料落下直接沖擊活動門發生誤動作。再用隨機所配橡膠板將開口完全覆蓋、封閉。1、將本裝置用M10×25螺栓緊固在彎角件上即可。安裝要領及主要事項，1、本系列溜槽堵塞開關可兩個為一組，安裝于溜槽相對的并且不受物料沖擊的兩個側壁上，高度根據用戶需要而定。一般安裝在溜槽底部向上三分之二高度為宜。2、本系列產品裝置也可用四個分兩組使用，一組安裝在溜槽側壁從底算起三分之一相對高度，作為輕度堵塞檢測。溜槽堵塞開關用于接振打裝置信號，當溜槽發生堵塞時，振打裝置接收到信號后，便開始振打；另一組安裝底部三分之二處，作為重度堵塞時輸出停機信號。，安裝在溜槽側壁的開口處。當溜槽口被輸送物料堵塞時，本裝置安裝在溜槽側壁上，當物料在溜槽中形成堵塞狀態時，堆積的物料給溜槽側壁一個壓力，將本裝置的活動門向外推移，當活動門偏移角度等于或大于受控角度時，其控制開關動作，從而發出信號。當故障排除后，活動門在重錘作用下自動復位，溜槽堵塞保護裝置LDK-I適用于檢測膠帶輸送機運輸系統中的溜槽堵塞故障。當溜槽內形成堵塞時，檢測器將發生報警、振動或停機信號，防止由物料堵塞溜槽而造成的惡性事故。，檢測板將向外側傾斜，此時觸動限位開關發生動作。當故障排除后，現有技術中用于帶式輸送機上溜槽堵塞開關的傳感器，通常為重力接觸式的 壓力傳感器，該傳感器含有膠板、擋板和行程開關，當溜槽出現堵塞至物料接觸膠板后，膠 板發生位移并推動擋板觸發行程開關發出堵塞信號。這種溜槽堵塞開關傳感器在正常卸料過程如果發生 物料碰撞膠板會造成誤動作，此外，這種溜槽堵塞開關傳感器在在物料沖擊下易損壞，使防堵塞系統失去 檢測功能。，檢測板在彈簧作用下自動復位。
結構特性
由擺動形檢測板和限位開關組成，結構簡單動作準確。
內部使用防塵軸承，即使有灰塵覆蓋也不會影響檢測板的動作。適合在惡劣環境下使用。
檢測板作用力可調整，JYB/LD-B溜槽堵塞保護裝置使用說明，溜槽堵塞保護裝置又名溜槽堵塞開關，溜槽堵塞檢測器，堵料開關，麻城圖爾克現貨供應皮帶輸送保護裝置，溜槽堵塞開關，批發生產，廠家直銷。JYB/LD-B溜槽堵塞保護裝置采用門式結構，彈簧復位，當物料在溜槽中造成堵塞時，堆積的物料給溜槽側壁一個壓力．從而將本裝置的活動門向外推移，當活動門偏轉一個角度時，其控制溜槽堵塞開關動作發出警告、振打或停機信號。當堵塞故障排除后，活動門在彈簧的作用下自動復位，恢復原狀態。溜槽堵塞開關也可通過地址編碼器發送狀態數據至遠程控制室。后面設有檢修門，便于使用中平常維護。，從小顆粒物料到塊體物料都可適用。
EBCH-50溜槽堵塞檢測開關技術參數
接點數：常開+常閉
接點容量：250V AC 2A
防護等級：IP55
動作板檢測力：9.8N~14.7N
重量：11KG
復位動作：自動復位
環境溫度：-20℃～+80℃
溜槽堵塞采用側壁開孔式安裝。開關安裝在溜槽側壁，需要與輸送機運行方向平行。如有輸送物料直接碰到開關的可能性時，為防止使用中有落料沖擊，在開關上方約150mm左右內壁高處安裝防護板。
EBCH-50溜槽堵塞檢測開關廣泛應用于鋼鐵廠、火力發電廠、水泥廠、化工廠、港口等等。溜槽堵塞開關由擺動形檢測板和限位開關組成，安裝在溜槽側壁已開好的長方形開口處，當溜槽被輸送物料堵塞時，檢測板將向外傾斜，此時限位開關發生動作。當故障排除后，檢測板在彈簧作用下自動復位。
