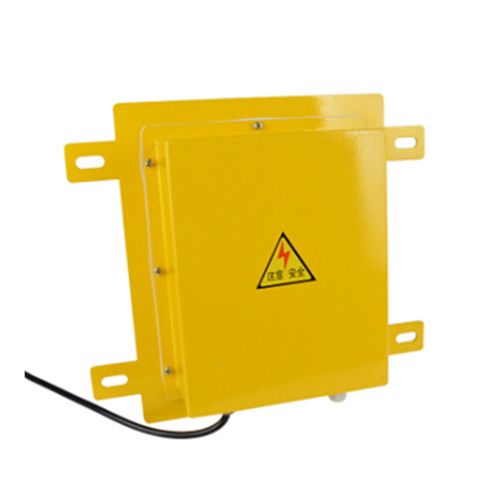

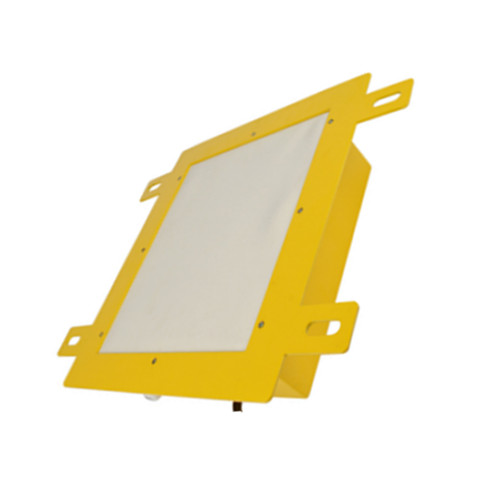

產品名稱：EDS-II溜槽堵塞開關安裝使用
產品型號：EDS-II
所屬類別：溜槽堵塞開關 > 防爆堵塞開關
發布時間：2019-06-15
已獲點擊：67
詳細說明
EDS型廣泛用于檢測帶式輸送機系統中溜槽是否發生堵塞。如果發生堵塞，本檢測器可通過接入本機的檢測線路發出故障報警信號，立即停止皮帶輸送機，避免因溜槽堵塞引起的輸送系統癱瘓及設備的破壞性事故的發生。
特性
● 靈敏度可調整，帶式輸送機是在廠礦及港口作業中廣泛應用的 一種物料輸送設 備。帶式輸送機系統中兩條輸送機之間通常是通過管狀溜槽連通。在運行中，當溜槽出口因各種原因被堵塞時，物料會很快堵滿整 個溜槽甚至大量溢出。在溜槽的中上部位置安裝堵料保護裝置可以在 堵料事故發生的初期報警，并可自動觸發緊急停機，從而避免大量堵 料造成的輸送帶打滑、驅動電機過載等嚴重后果。通常，溜槽堵塞保護裝置采用電容式壓力傳感器來檢測堵料信 號。該溜槽堵塞開關包括安裝在溜槽側壁上的壓力傳感器，溜槽堵塞開關工作原理為當溜槽內壁受到擠壓時傳感器發生動作，該溜槽堵塞保護裝置向中控室發出報警停機信號。但是，在實際運行過程中，發現這種電容 式壓力傳感器型的溜槽堵塞保護裝置易受外界信號干擾，如物料沖 擊，當物料顆粒較大時易造成誤動作，從而引起設備停機。因此，有必要采用一種安全穩定性高的溜槽堵塞保護裝置，以克 服上述缺陷。實用新型內容本實用新型的目的是提供一種安全穩定性高的溜槽堵塞保護裝置。，檢測板前端的檢測感度可調范圍可達9.8~14.7N，能檢測小顆粒和塊狀的物料
● 板式溜槽開關由擺動形檢測板和限位開關組成，安裝在溜槽側壁即可
● 本檢測器采用側壓活動門結構,故障排除后,壓簧的推力使活動門自動復位
● 使用防塵型軸承，可運用于粉塵大的惡劣環境下
● 結構簡單，此裝置使用半年以后，要進行一次維護檢查，檢查緊固螺釘是否有松動、脫落現象，待擰緊后，再進行使用。同時要在門軸的軸套里涂以潤滑油，并清除積塵。溜槽堵塞保護裝置LDM-X 行業稱呼： LDM-X 溜槽堵塞檢測裝置、 LDM-X 防閉塞裝置、 LDM-X 溜槽堵塞檢測儀、 LDM-X 溜槽堵塞開關、 LDM-X 溜槽堵塞檢測器 ZD系列振打器控制箱的工作過程是當溜槽堵塞時，人工按動控制箱啟動按鈕，使振動電機工作，使溜槽壁產生一定幅度的振動，將粘在溜槽壁上堆積在溜槽內的物料振落到下面的膠帶上，達到防止溜槽閉塞的作用。當溜槽內堵塞的物料被清除后，按下停止按鈕，振動電機停止工作。，溜槽堵塞開關安裝要領及主要事項，本系列溜槽堵塞開關可兩個為一組，安裝于溜槽相對的并且不受物料沖擊的兩個側壁上，高度根據用戶需要而定。一般安裝在溜槽底部向上三分之二高度為宜。本系列溜槽堵塞開關也可用四個分兩組使用，一組安裝在溜槽側壁從底算起三分之一相對高度，作為輕度堵塞檢測。溜槽堵塞開關用于接振打裝置信號，當溜槽發生堵塞時，振打裝置接收到信號后，便開始振打；另一組安裝底部三分之二處，作為重度堵塞時輸出停機信號。，安裝便易
EDS-II溜槽堵塞開關性能
● 型 號：EDS-II
● 檢測力度：9.8N~14.7N（檢測板前段）
● 防護等級：IP55
● 接 點：1a+1b
● 接點容量：250V AC 5A
● 質 量：11kg
● 復位類型：自動復位
● 自動復位：雙向動作
安裝
安裝方法：
為了正確安全使用本產品，請仔細閱讀使用說明書后再進行操作。
輸送物料的比重過?。s0.8g/cm3以下）以及溜槽的尺寸小的情況下，因檢測力度強，有可能產生動作的不穩定。
物料有可能直接沖擊到檢測板時，需要安裝防護板。
HQSD7585GHK皮帶速度監控儀|打滑檢測儀
霍爾傳感器CMRC-TT
SDJ-SG-2型振動速度傳感器
TM0782A加速度傳感器
TM0782A-K-M加速度傳感器
EDS-I溜槽堵塞開關
EDS-II溜槽堵塞開關哪家便宜
，LDM-G型溜槽堵塞保護裝置安裝與接線安裝方法：1、在溜槽側壁一適當位置開240×260長方口，然后在開口上方約100~200mm處，溜槽內壁焊接一塊長300mm左右的擋板，以防大塊物料落下直接沖擊活動門發生誤動作。再用隨機所配橡膠板將開口完全覆蓋、封閉。1、將本裝置用M10×25螺栓緊固在彎角件上即可。安裝要領及主要事項，1、本系列溜槽堵塞開關可兩個為一組，安裝于溜槽相對的并且不受物料沖擊的兩個側壁上，高度根據用戶需要而定。一般安裝在溜槽底部向上三分之二高度為宜。2、本系列產品裝置也可用四個分兩組使用，一組安裝在溜槽側壁從底算起三分之一相對高度，作為輕度堵塞檢測。溜槽堵塞開關用于接振打裝置信號，當溜槽發生堵塞時，振打裝置接收到信號后，便開始振打；另一組安裝底部三分之二處，作為重度堵塞時輸出停機信號。傳真：0537-2228358
