【詳細說明】
打滑開關DH-III帶速1.25M/S的齒輪說明
打滑開關DH-III帶速1.25M/S的齒輪是我公司在采用速度繼電器的基礎上，改進研制的帶式輸送機失速保護裝置.該裝置的核心器件采用微型計算機芯片，打滑開關是一種經濟、可靠性強、對軸轉速及其他旋轉裝置簡單通用的監測裝置，當檢測到目前轉速信號低于或高于正常轉速范圍，開關輸出一組開關信號，以供報警或停機。打滑開關無運動部件、無磨損、安全壽命長，一體化結構，集中的控制裝置，設定或故障檢修簡單。外殼彩用防水防塵的設計兩螺固定殼體，可直接安裝在惡劣環境中使用。面板操作說明打滑開關是氣動元件、礦用電器、接近開關、光電開關、霍爾傳感器、磁性開關、速度傳感器、齒輪傳感器、兩級跑偏開關、雙向拉繩開關、打滑開關、皮帶打滑檢測裝置、料位監測器、速度檢測器、打滑開關、堆煤開關、煤流開關、傾斜開關、撕裂開關、皮帶輸送裝置控制柜、聲光報警器等工控電器，集開發、制造、銷售與一體。，是一種技術含量很高，功耗特低的智能。它對能對膠帶機工作過程中膠帶速是否正常，進行準確的監控，它比以前的打滑更加穩定、可靠。
工作原理：
通過觸輪與膠帶緊密的接觸，當觸輪和運動的膠帶以線速度運動時，本裝置內部檢測傳感器由紅外線收發光源不斷遮擋，輸出脈沖信號，由光電隔離后進入計數單元，同時又反映膠帶的實際帶速。膠帶的運動信息通過紅外線光電傳感器輸入單片機脈沖信號，打滑開關控測指示器：當速度范圍在設定范圍內時，繼電器輸出，led發亮有助與檢測傳感器或檢查連接故障。由點亮變熄滅的位置，在順時針?lè)较蛐D(zhuǎn)電位器1圖（打滑率）即可。此電位器位置為脈沖信號設置值，當天關采集到脈沖信號值低于該設置值后，打滑開關輸出開關信號報警。可根據實際使用要求增加打滑率圈數以達到檢測重度打滑狀誠。，單片機接到信息后進行運算判斷處理，打滑開關是一種經濟、可靠性強、對軸轉速及其他旋轉裝置簡單通用的監測裝置，當檢測到目前轉速信號低于或高于正常轉速范圍，開關輸出一組開關信號，以供報警或停機。打滑開關無運動部件、無磨損、安全壽命長，一體化結構，集中的控制裝置，設定或故障檢修簡單。外殼彩用防水防塵的設計兩螺固定殼體，可直接安裝在惡劣環境中使用。面板操作說明打滑開關是氣動元件、礦用電器、接近開關、光電開關、霍爾傳感器、磁性開關、速度傳感器、齒輪傳感器、兩級跑偏開關、雙向拉繩開關、打滑開關、皮帶打滑檢測裝置、料位監測器、速度檢測器、打滑開關、堆煤開關、煤流開關、傾斜開關、撕裂開關、皮帶輸送裝置控制柜、聲光報警器等工控電器，集開發、制造、銷售與一體。，對運行的膠帶失速情況進行監控，當運行的膠帶速度低于正常速度的20-30，發出一開關信號，產品名稱：打滑檢測器，打滑開關，皮帶機專用打滑開關，輸送帶速度檢測器可用于DH02E-1-WW輸送皮帶運行速度的監測，當被監測的運輸皮帶的運行速度低于預先設定值時，它能發出報警或停機信號，可有效地避免事故的發生和擴大。打滑開關可應用于冶金、煤炭、礦山、水泥、電力、糧食等行業的皮帶運輸機中，是物料輸送系統中實現自動控制所不可缺少的監控裝置。，用戶可利用這一開關信號在自己的控制網絡實現失速停機，防止由膠帶打滑而造成的生產事故。H-III型打滑（速度）設定裝置是采用8421撥碼開關設定帶速值以及打滑極限。整體結構可以安裝在膠帶機的任意位置，具有觸輪與膠帶無磨損、反映速度快、精度高、誤差小、安裝調整方便等特點。
用于檢測帶式輸送機在運行中出現的膠帶與從動滾筒之間打滑，防止打滑所造成的惡性事故。
主要技術指標：
檢測速度范圍 0.1~9.9米/秒
接點容量 AC220V
傳感器和膠帶速度誤差 ﹤0.01
打滑率設定范圍 20-30
型號 H--S H--V
檢測帶速度范圍（m/s） 0~9.99
檢測轉數范圍（r/s） 0~9.99
開機延時時間 0~9999s
延時執行時間 0~15s
檢測帶速誤差(m/s) &plun;0.02
檢測轉速誤差(r/s) &plun;0.02
重量 8kg

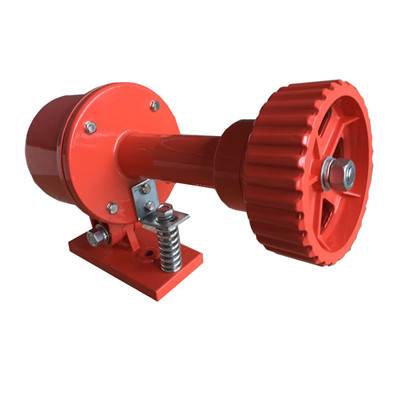

外型結構：DH-Ⅲ型打滑（速度）主要有觸輪、傳動腔、連接體、后腔、支架等組成。
