【詳細說明】
山東卓信電氣有限公司BDH-III防爆型皮帶速度檢測開關生產，優技術強，產品熱銷，打滑開關控測指示器：當速度范圍在設定范圍內時，繼電器輸出，led發亮有助與檢測傳感器或檢查連接故障。由點亮變熄滅的位置，在順時針方向旋轉電位器1圖（打滑率）即可。此電位器位置為脈沖信號設置值，當天關采集到脈沖信號值低于該設置值后，打滑開關輸出開關信號報警?？筛鶕?jù)實際使用要求增加打滑率圈數以達到檢測重度打滑狀誠。，打滑開關HQZS-001SPT/D工作原理盤隨膠帶運行而旋轉時，傳感器的磁感應信號輸入到控制電路中去，經放大、整形后進行計數。其計數值與預置數比較，判斷膠帶機的帶速，即：正常速度、打滑或超速等。同時，執行電路輸出相應的開關信號。當觸輪隨膠帶機運行而旋轉時帶動機內的脈沖盤，在脈沖盤旋轉時引起的磁感應信號的變化輸入到速度傳感器的控制電路中，經電路放大、比較、整形后進行計數。其計數值與預置數比較，判斷膠帶的帶速，同時執行電路輸出相應的開關信號。既：在達到低于打滑速度時執行電路輸出相應的開關信號，使主機停機。，現貨發
工作原理
皮帶速度開關水平安裝在上行膠帶和下行膠帶間的輸送機支架上，使觸輪與膠帶表面有一定的壓力防止發生觸輪支架上，使觸輪與膠帶表面有一定的壓力防止發生觸輪跳動而產生的誤動作，皮帶速度開關無需工作電源即可工作，當膠帶機動行速度低于本產品的設定值時，中的繼電器動作輸出 控制信號，速度可任意調節。

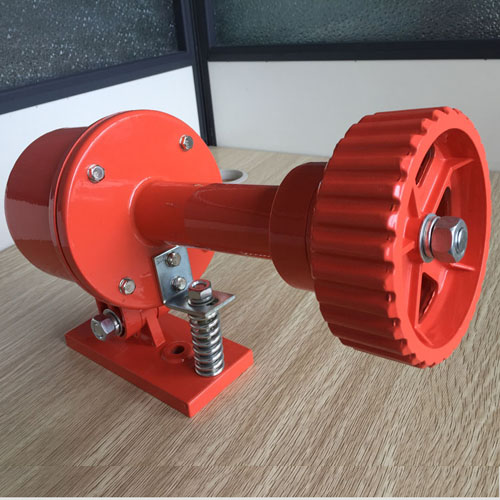

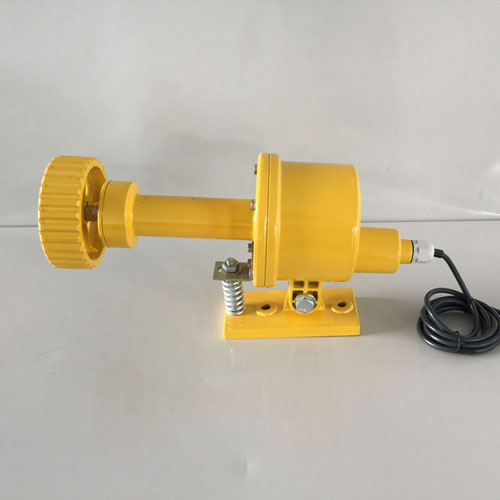

BDH-III防爆型皮帶速度檢測開關
產品結構
速度打滑開關由繼電器、連接軸、觸輪、支臂等構成，安裝方便，使用，由于安裝在回程膠帶的上面，整機運行平穩，且避免了老式產品故障時對膠帶的損傷，殼體采用鋁合金鑄造，表面采用靜電噴塑涂覆工藝，漆膜均勻，附著力強，整機防護等級較高，可達IP66，適宜惡劣條件下工作。
產品概述
用于帶式輸送機運行中膠帶與主動滾筒出現打滑失速故障，打滑開關HQZS-001SPT/D工作原理盤隨膠帶運行而旋轉時，傳感器的磁感應信號輸入到控制電路中去，經放大、整形后進行計數。其計數值與預置數比較，判斷膠帶機的帶速，即：正常速度、打滑或超速等。同時，執行電路輸出相應的開關信號。當觸輪隨膠帶機運行而旋轉時帶動機內的脈沖盤，在脈沖盤旋轉時引起的磁感應信號的變化輸入到速度傳感器的控制電路中，經電路放大、比較、整形后進行計數。其計數值與預置數比較，判斷膠帶的帶速，同時執行電路輸出相應的開關信號。既：在達到低于打滑速度時執行電路輸出相應的開關信號，使主機停機。，可防止由于打滑所造成的嚴重事故的發生，打滑開關還可用于多條帶式輸送機的連鎖啟動和停機，低速抱閘或超速保護等，使現場操作簡單化并提高了性，在鋼鐵、電力、煤礦及港口等 有帶式輸送機的行業廣泛的應用。
NJ1,5-6,5-N 15M、NJ1,5-6,5-N 5M、NJ1,5-6,5-N-Y10324、NJ1,5-8GM40-E2、NJ1,5-8GM40-E2-V1、NJ1,5-8GM40-E2-V3、NJ1,5-8GM40-E-V1、NJ1,5-8GM40-W?、NJ1,5-8GM40-WS、NJ1,5-8GM50-E、NJ1,5-8GM-N、NJ1,5-8GM-N 10M、NJ1,5-8GM-N 5M、NJ1,5-8GM-N-V1、NJ1,5-F2-E2、NJ1,5-F2-E2-V1、NJ1,5-F-N、NJ10-22-N、NJ10-22-N-G、NJ10-30GK50-E、NJ10-30GK50-E2、NJ10-30GKK-A、NJ10-30GKK-A2、NJ10-30GKK-N、NJ10-30GK-N、NJ10-30GK-SN
速度監控儀傳感器SJK-B型
皮帶打滑開關H-3 220V
測速傳感器60-12X
感應開關HT-MC18
打滑開關 松島 ESPB-041
防撕裂開關 8LS3-J，AC250V
雙向拉繩開關,GYLS-Ⅱ,
港口打滑開關 ESPB-041
速度開關ESPB-04
打滑開關YKH-Ⅰ
拉繩開關 YRPP
聲光器 JSL-2-LE AC220V
打滑開關OT-H-Ⅱ 220VAC 1m/s
BI10-M30-A4X接近開關
接近開關NI8-M18-AN6XIP67
速度打滑開關FYH-02IP67
拉繩開關PRS 001IP55
行程開關YBLX-K3/20S/TIP64
打滑開關XLH-1
磁性開關 HMS-1218-W
接近開關 常開NPN FUJI PE1-CS5
，打滑開關使用安裝：感應面與開關閘的距離4mm為佳，感應點可以是從動輪處凸出（面）部分（鐵類），也可以采用凹面作為感應面。如果從動輪側面無凹凸面，可以在從動輪內側骨架上焊接一厚度為7mm鐵片作感應面。感應面面積必須大于開關感應面（出廠時已配感應面）注：有些輸送機從動輪無法安裝的，打滑開關可安裝在于膠帶緊密接解且在膠帶運行中不會出現脫離膠帶能正常運轉的轉軸或滋輪處。某些安裝位置可能需要現場制作安裝支架，特殊情況下，如需要從新調節開關速度是時，打滑開關在安裝好開關后，啟運輸送機。在輸送機正常速度下逆時針方向調整開方微開關內部電位器，調整到動作指示燈連接方式：接線方式參照標牌所標線色。傳真：0537-2228358
