防爆打滑開關 發布時間:2019-06-10 已獲點擊:67 詳細說明 BDH-III防爆打滑開關 BDH-III防爆膠帶速度檢" />
產品名稱:BDH-III防爆打滑開關
產品型號:BDH-III
產品價格:1
所屬類別:打滑開關 > 防爆打滑開關

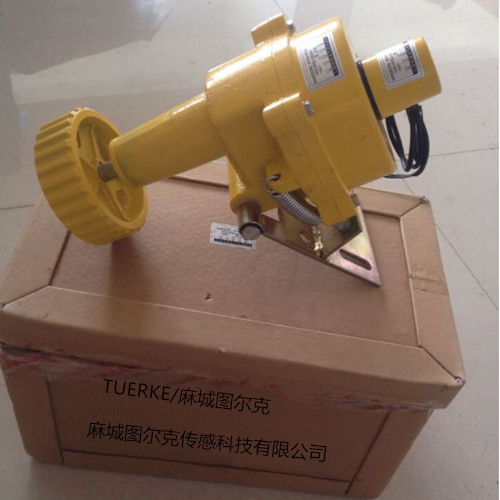

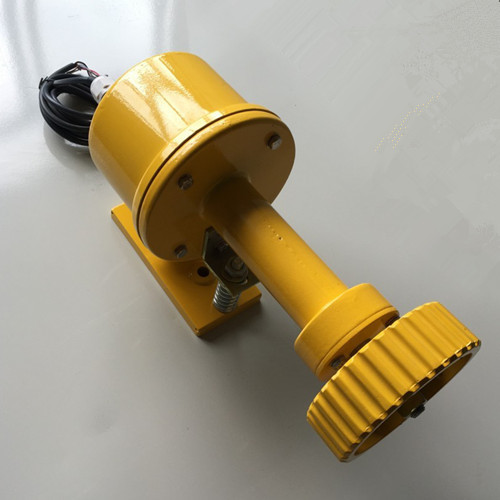

BDH-III防爆打滑開關
BDH-III防爆膠帶速度檢測裝置經過EXdI防爆主要安裝在煤礦井下膠帶機的兩側。是一種費用低、可靠性強、對軸轉速及其它旋轉裝置簡單通用的監測裝置。BDH-III防爆打滑開關放置在防風雨的密封、抗腐蝕外殼內,允許暴露在惡劣環境中。
打滑開關型號
DH03E-1-W、DH01E-1-W
DH02E-1-W、DH03E-1-TH
DH01E-1-TH、DH02E-1-TH
XT-SS-1D、XDH-HL
YHSJ-II、DH02E-1-WW
BDH-III防爆打滑開關結構特點:
觸輪采用鑄鐵鑄造,表面銑槽以耐磨打滑。
鑄鋁外殼,連接處配有密封圈,具有較好的防水性。
技術準確,工作穩定。
計數開關的預置數可根據用戶需要進行設置。
BDH-III防爆打滑開關|膠帶速度檢測裝置工作原理:
當觸輪隨膠帶機運行而帶動速度檢測器內的脈沖盤,在脈沖盤旋轉時傳感器進行計數,其計數值與預置數比較,工作原理:DH系列非接觸打滑開關是通過檢測其探頭處電容的周期性變化工作的。如果被傳動軸、輪的端面或圓周面存在“不平整處",只要將打滑開關探頭對著有不平整處的部位安裝即可;如果找不到“不平整處"(軸、輪的端面平整且圓周面均勻光滑),只需在軸、輪的檢測處人為制造“不平整點"(在被檢測的面上加貼一小塊薄金屬片)即可。當電動機轉動時,通過轉動裝置驅使被傳動軸、輪轉動,打滑開關檢測到探頭電容周期變化時保持閉合狀態。當設備發生卡轉、堵轉、皮帶打滑、傳動帶脫落等故障時,被傳動軸將慢轉或停轉,打滑開關檢測到探頭電容的變化周期明顯變長,此周期如超過正常變化周期的兩倍之多,打滑開關將由閉合狀態轉為斷開。打滑開關如按“設備保護接線參考圖"接線時,可用來保護設備;如按“檢測轉動/停轉接線參考圖"接線時,可用來檢測“轉動"。,判斷膠帶的帶速,打滑檢測器安裝使用與接線安裝時,可按下述要求并滿足現場使用條件安裝在帶式運輸機上膠帶的下面,安裝后應保證膠帶有料情況下使打滑檢測器與膠帶面平行,同時膠帶無料運轉時檢測器觸輪與膠帶面應可靠接觸,且安裝位置保證在振動最小和膠帶抖動最小的地方。打滑開關當采用檢測器輸出軸和從動滾筒軸連接檢測膠帶實際帶速的方法時,可按安裝示意圖并選用柔性連軸器以保證產品工作正常。打滑開關使用時只要將產品按安裝示意圖安裝在相應的位置上即可,我廠提供的產品均是按用戶訂貨時提出的要求生產制造的。打滑開關由于理論上的帶速和實際膠帶運行速度有差異,用戶屆時可按我廠提供調整辦法適當?shù)恼{(diào)整以切實適合正常工作狀態。比較、整形后進行計數。其計數值與預置數比較,判斷膠帶的帶速,同時執行電路輸出相應的開關信號。既:在達到低于打滑速度時執行電路輸出相應的開關信號,使主機停機。,即:正常速度、打滑或超速等。同時執行電路輸出相應的開關信號。采用2線連接,直接與控制回路串連即可。
BDH-III防爆膠帶速度檢測裝置技術參數:
使用環境條件:環境溫度:-15℃~+65℃
相對濕度:不小于80%
工作電壓:AC 220V±10% 50HZ
整體功耗:<15W
測速范圍:20~999轉/分鐘;帶速0.6~9.9米/秒
觸點容量:二線開關1A /220V ; 四線開關5A/380V (購買時注明)
開關形式:常閉型(可選常開型)
防護等級:IP65
接線方式:
本機出廠時已配長度為1.0米電纜線,接線方式參照標牌所標線色。
HSBG-V3920旋轉探測儀,速度傳感器
HSBG-V3920低速傳感器,打滑開關
雙向拉繩開關GY-A120H-Ⅱ
接近開關LJ18A3-8-Z/EX\24VDC\100MA
礦用縱向撕裂開關ZLK-I
滾珠型縱向撕裂檢測器GZSLQ
堵塞開關ELPP-22D-WSN
BDH2-III防爆打滑檢測儀
HSBG-V3950測速傳感器
HSBG-V3950-A磁阻式速度傳感器
HSBG-V3950-B磁電式測速傳感器
,產品名稱:打滑檢測器,打滑開關,皮帶機專用打滑開關,輸送帶速度檢測器可用于DH02E-1-WW輸送皮帶運行速度的監測,當被監測的運輸皮帶的運行速度低于預先設定值時,它能發出報警或停機信號,可有效地避免事故的發生和擴大。打滑開關可應用于冶金、煤炭、礦山、水泥、電力、糧食等行業的皮帶運輸機中,是物料輸送系統中實現自動控制所不可缺少的監控裝置。,非接觸欠速(打滑)開關是一種經濟、可靠性強、對軸轉速及其它旋轉裝置簡單通用的監測裝置。當監測到當前轉速信號低于或高于正常轉速范圍開關輸出一組開關信號,以供報警或停機。外殼采用防水防塵設計可直接安裝在惡劣環境中使用。非接觸接近探測器,壽命長、維護費用低,兩螺栓固定,確保安裝簡單,一體化結構,集中的控制裝置,設定或故障檢修簡單,無運動部件、無磨損、安全壽命長。 Copyright © 濟寧卓信機電設備有限公司 版權所有 魯ICP備12019670號
